Дом из проф.бруса (ЭСКРОУ)

Техническое описание Объекта

1: Основание дома. (Обвязка)

Двойное: 1 ряд: выполняется из строганного бруса 140х140мм камерной сушки, соединения запиливаются «в пол дерева» камерной сушки. 2 ряд: строганый брус 190х140мм камерной сушки. Между первым и вторым венцом основания, прокладывается металлическая оцинкованная сетка от грызунов с сечением ячейки 6х6мм. Первый и второй венец основания, лаги пола, черепные бруски и черновой пол обрабатывается антисептическими средствами на производстве, при монтаже запилы промазываются антисептиком. Половые лаги выполняются из строганой доски 190х40 мм камерной сушки, с шагом 590 мм. Снизу лаг прибиваются черепные бруски, сечением 40х50 мм. камерной сушки. Черновой пол выполняется из обрезной доски камерной сушки сечением 22х100мм, шаг чернового пола 100мм. Основание крепится к оголовку сваи сантехническими саморезами «глухарями» 8х120мм, не менее 2х штук на 1 оголовок.

2: Несущие стены

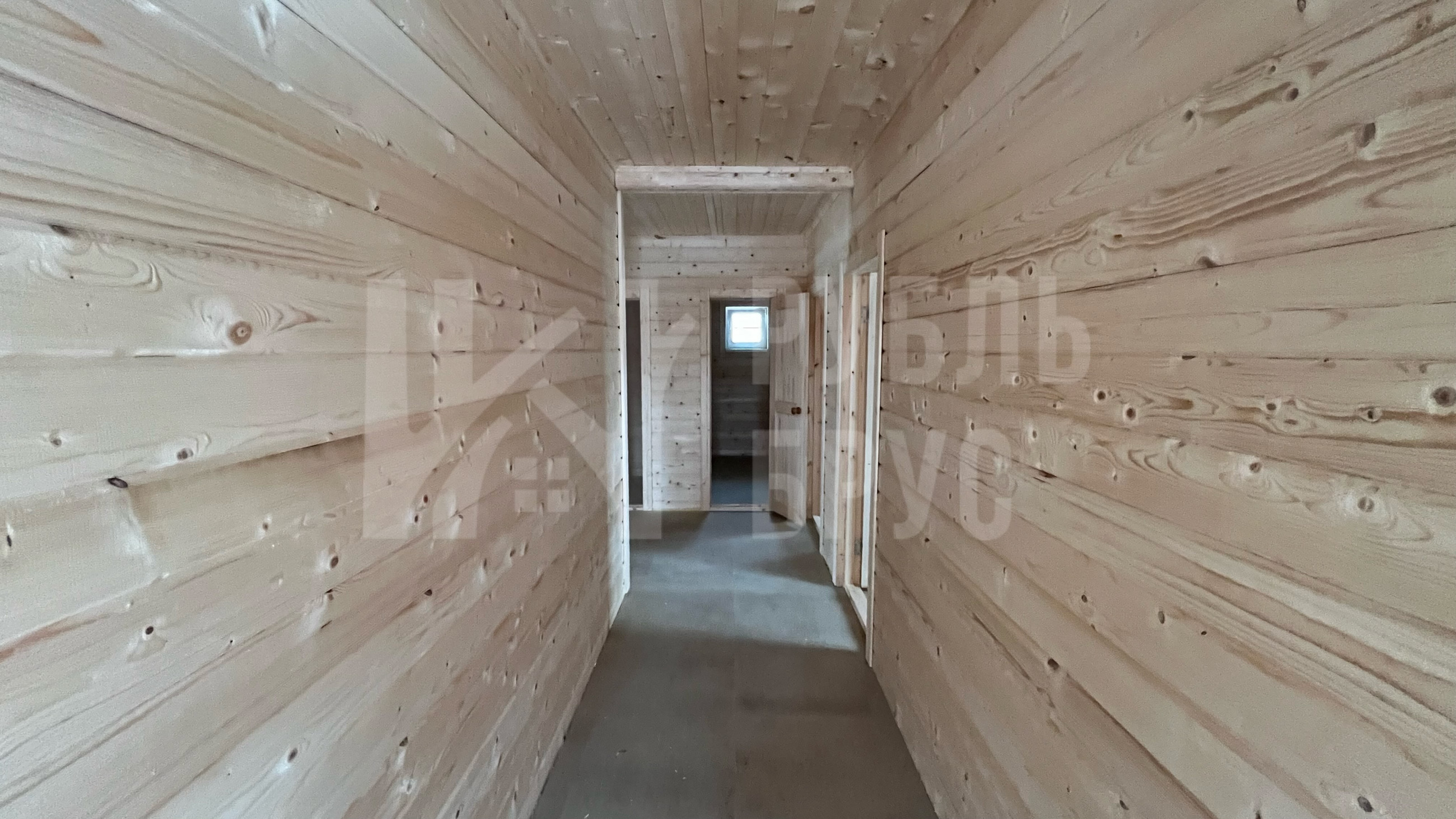

Выполняются из профилированного бруса камерной сушки сечением 190х135мм, брус с компенсационными пропилами. Пропилы в свою очередь значительно снимают внутреннее напряжение бруса, снижают вероятность его растрескивания при дальнейшей усадке, а также способствуют равномерной влагоотдаче бруса в ходе усадки, таким образом трещины будут уходить в пропил и снаружи брус не будет деформироваться. Сборка сруба на березовые нагеля шаг монтажа нагелей 1 метр, монтируются в шахматном порядке, верхние 2 ряда, дверные и оконные проемы на пружинный узел «Сила» 3-го поколения. Между венцами прокрадывается межвенцовый утеплитель «джут». Углы соединяются в «тёплый угол». Каждый пятый венец и последние два, запиливаются в «ласточкин хвост – пол хвоста». Профиль - ровный с двух сторон с фасками (финский) 20 венцов бруса.

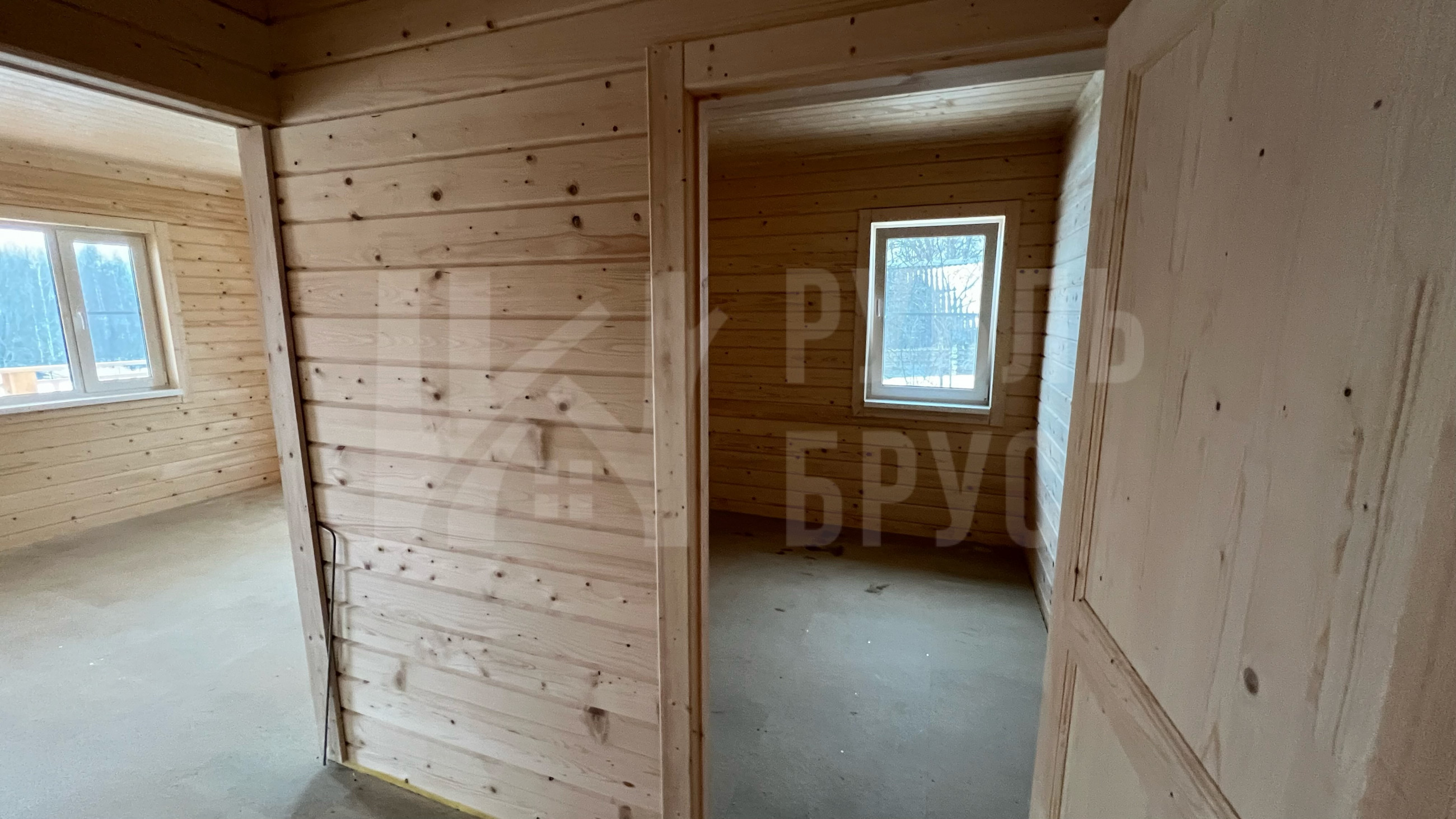

3: Межкомнатные перегородки

Выполняются из профилированного бруса сечением 135х135 мм., камерной сушки, с компенсационными пропилами. Каждый 5-ый ряд запиливается в замок (ласточкин хвост-пол хвоста).

4: Межэтажное перекрытие

Выполняется из строганой доски камерной сушки 190х40мм., с шагом 590мм, стыки межэтажного перекрытия выполняются строго на перегородках. Материал строганый (для соблюдения геометрии).

5: Монтаж и сборка

На гвозди, оцинкованные саморезы, шпильки

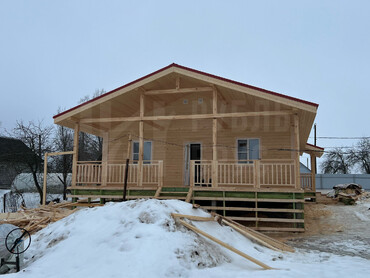

6: Крыша и кровля

Форма крыши выполняется – двухскатная. Высота конька – согласно проектным чертежам. Фронтоны каркасные, отделываются имитацией бруса 16-20х120-170мм., камерной сушки. Во фронтоны устанавливаются венрешетки. Стропильная система выполнена из строганой доски камерной сушки 40х190мм., шаг стропильной системы 590мм. Материал строганый (для соблюдения геометрии). Гидроизоляционная мембрана выполняется по стропильной системе через строганную контрейку 35х45 мм. Обрешетка для кровли из обрезной доски толщиной 22-25 мм, шаг обрешетки 250мм. Покрытие крыши: «Металлочерепица» профиль монтеррей. Толщина 0,5мм. Цвет 3011 красно-коричневый. В комплекте капельники конденсата, ветровые планки, коньковые планки, вентиляционная лента свеса, аэрационная лента конька, ПСУЛ.

7: Высота от пола до потолка

1 этаж - 2,5 м ± 3 см

8: Ветро-влагозащита пола

Профессиональная мембрана «Ондутис Смарт А120» -нетканный влаго-ветроизоляционный материал, устойчивый к ультрафиолетовым лучам. «Ондутис Смарт А120» защищает скатные крыши, стены от влаги, ветра и уменьшает теплопотери.

9: Пароизоляция внутренних стен (пол, потолок)

Полиэтиленовая пленка из первичного сырья толщиной 200 микрон. Все стыки и примыкания проклеиваются односторонней лентой «Delta Inside Band»./p>

10: Гидроизоляция кровли

Гидроизоляция типа «D»

11: Утепление пола, потолка

–Утеплитель: рулонный «Knauf» 200 мм., в перехлест для предотвращения мостика холода). Теплопроводность Вт/мК – 0.040.

12: Утепление внешних стен каркаса дома

азальтовые плиты "ROCKWOOL" Лайт Баттс Скандик» 200 мм. (выполняется в 4 слоя по 50мм., в перехлест с перекрытием швов предыдущего ряда). Теплопроводность λ10 =0,036 Вт/(м*K). Плотность 30 кг/м3

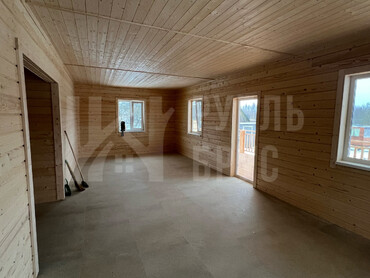

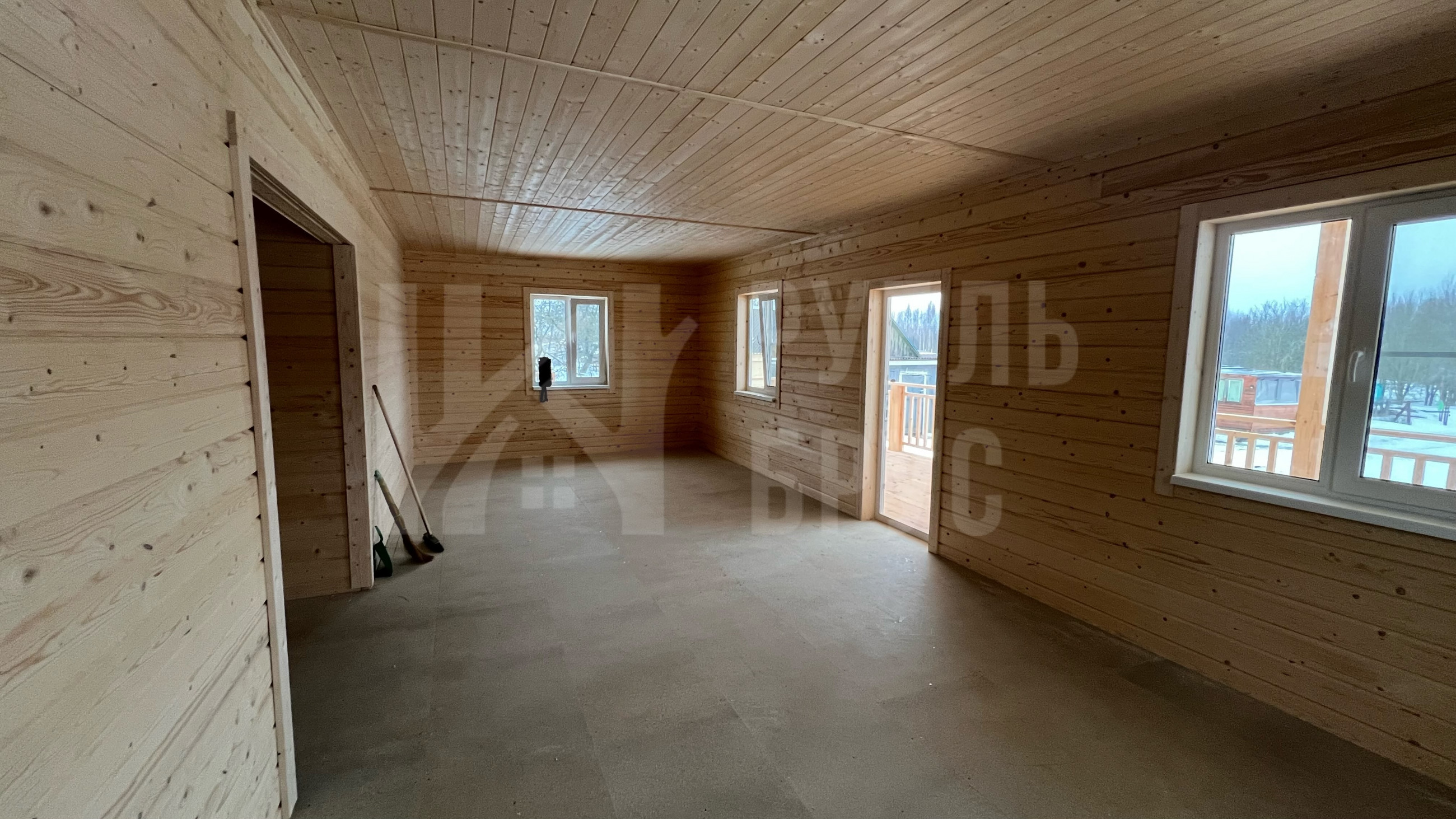

13: Внутренняя отделка потолка.

Вагонка класса «АБ» хвойных пород 16х86 мм. камерной сушки. Крепится на вентиляционный зазор (контрейка 20х40 мм камерной сушки).

14: Внутренняя отделка пола

Влагостойкие шип-паз панели QuickDeck 16мм по контр-обрешетке из доски камерной сушки 25х100мм с шагом между доской не более 100мм, стыки проклеиваются полиуретановым ПВА клеем.

15: Отделка карнизов и свесов кровли

Выпуски карнизных свесов не менее 500 мм. Отделываются карнизной строганной доской сечением 17х90мм монтируется с зазором 5-8мм. Формируется широкое выносное стропило.

16: Внутренняя отделка потолка.

Вагонка класса «АБ» хвойных пород 16х86 мм. камерной сушки.Крепится на вентиляционный зазор (контрейка 20*40 мм).

17: Окна

ПВХ окна, толщина профиля 60мм. Профиль REHAU цвет белый, фурнитура borne. В Комплекте (пластиковые подоконники, москитная сетка, металлические отливы, анкерные пластины). Размер окон: 1х1,2 - 7 шт (двухстворчатое одна створка с поворотно-откидным механизмом, вторая глухая), 0,6х0,6 - 1 шт (одностворчатое с поворотно-откидным механизмом) 0,8х1,2 - 1 шт (одностворчатое с поворотно-откидным механизмом). Оконные рамы «утапливаются» в оконные проемы Во все оконные проёмы брусовой части конструкции устанавливаются обсадочные бруски «ройки». Делаются обсадные коробки.

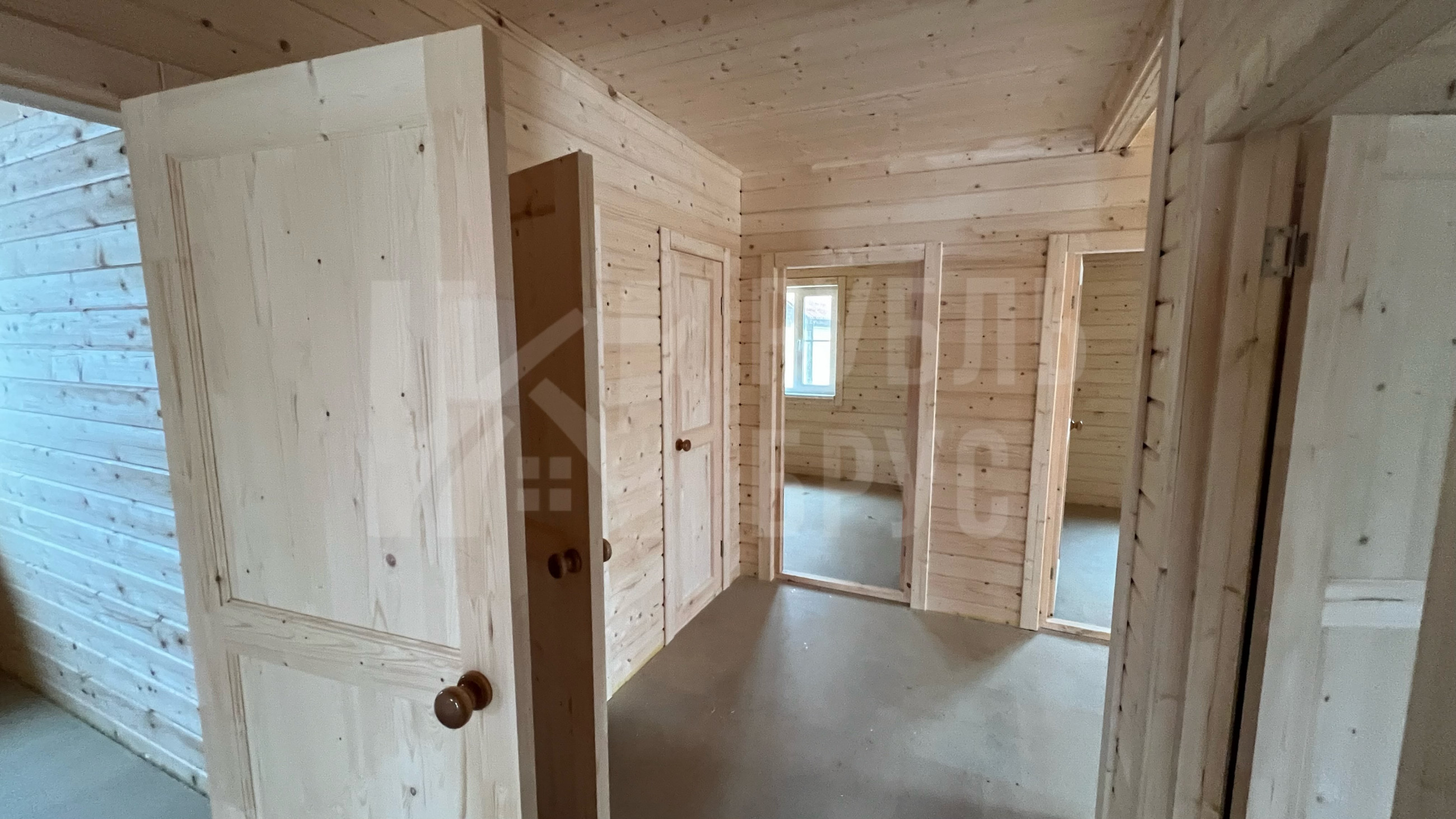

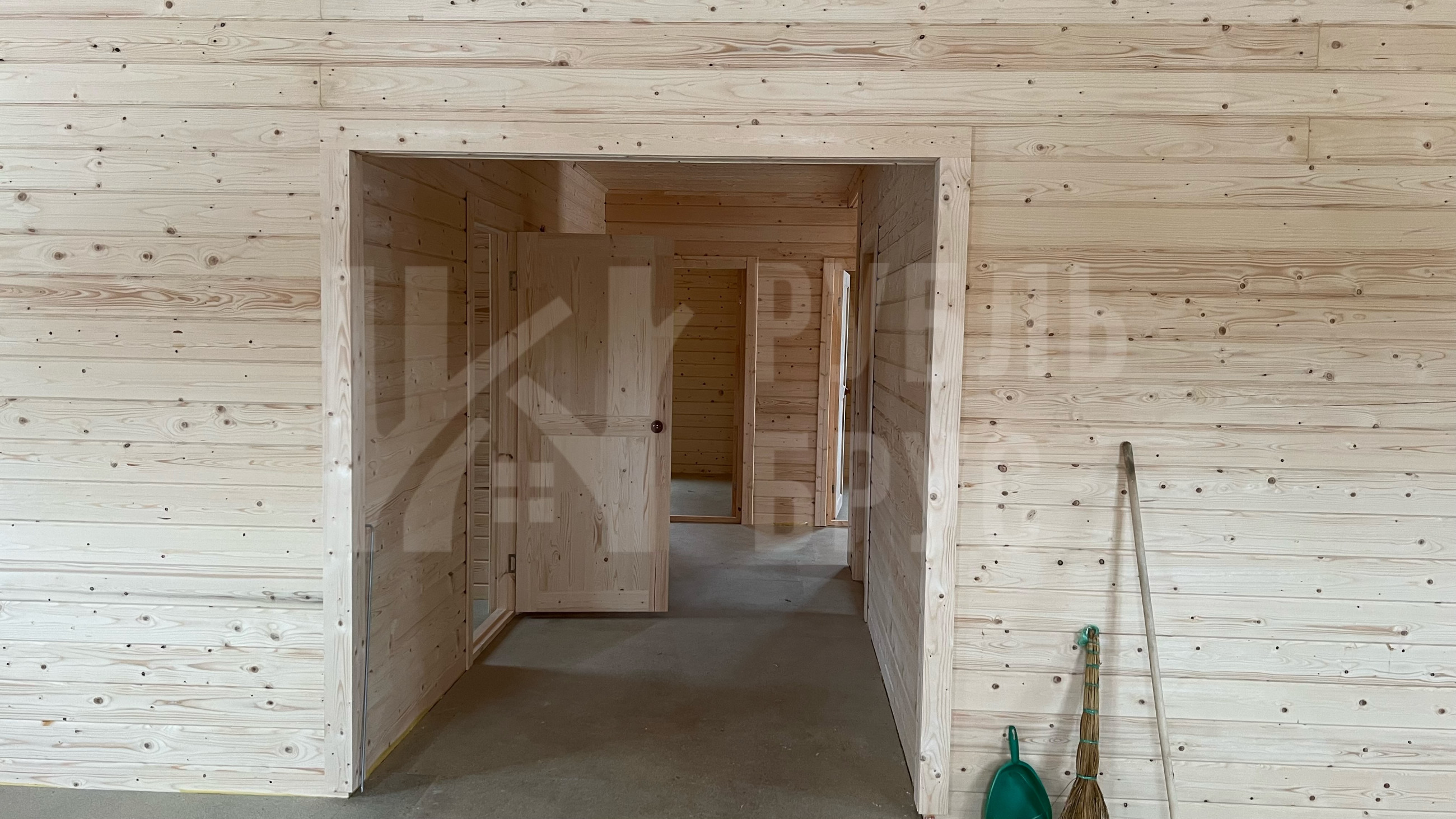

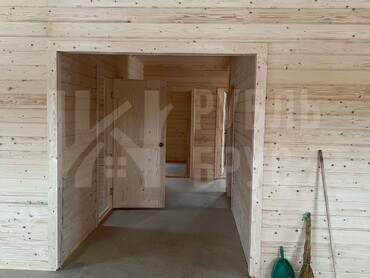

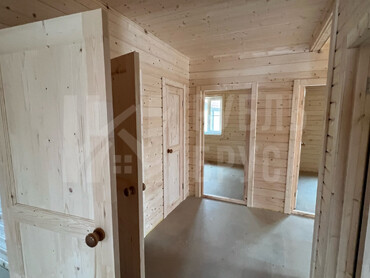

18: Двери

Входная железная дверь (Россия) утепленная с терморазрывом 0,8х2 м (Л). На террасу ПВХ двухкамерное стекло-сендвич 0,8х2 м (Л). Межкомнатные – филенчатые, из массива сосны, толщина полотна 36мм без ручек(по полотну) 0,8х2м - 4 шт, 0,6х2м – 2 шт. Во все дверные проёмы брусовой части конструкции устанавливаются обсадочные бруски «ройки». Делаются обсадные коробки

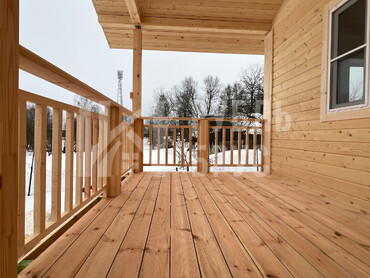

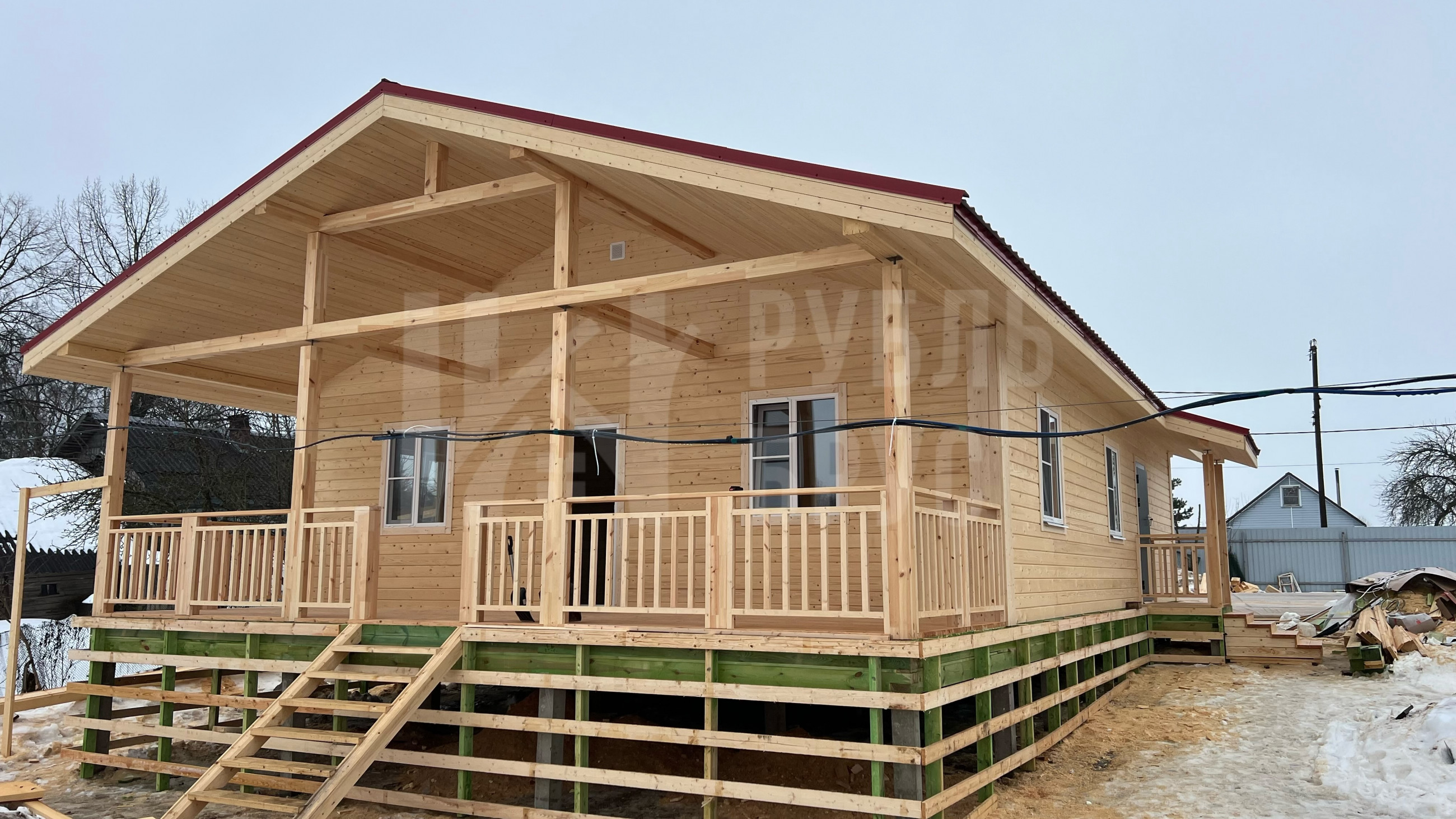

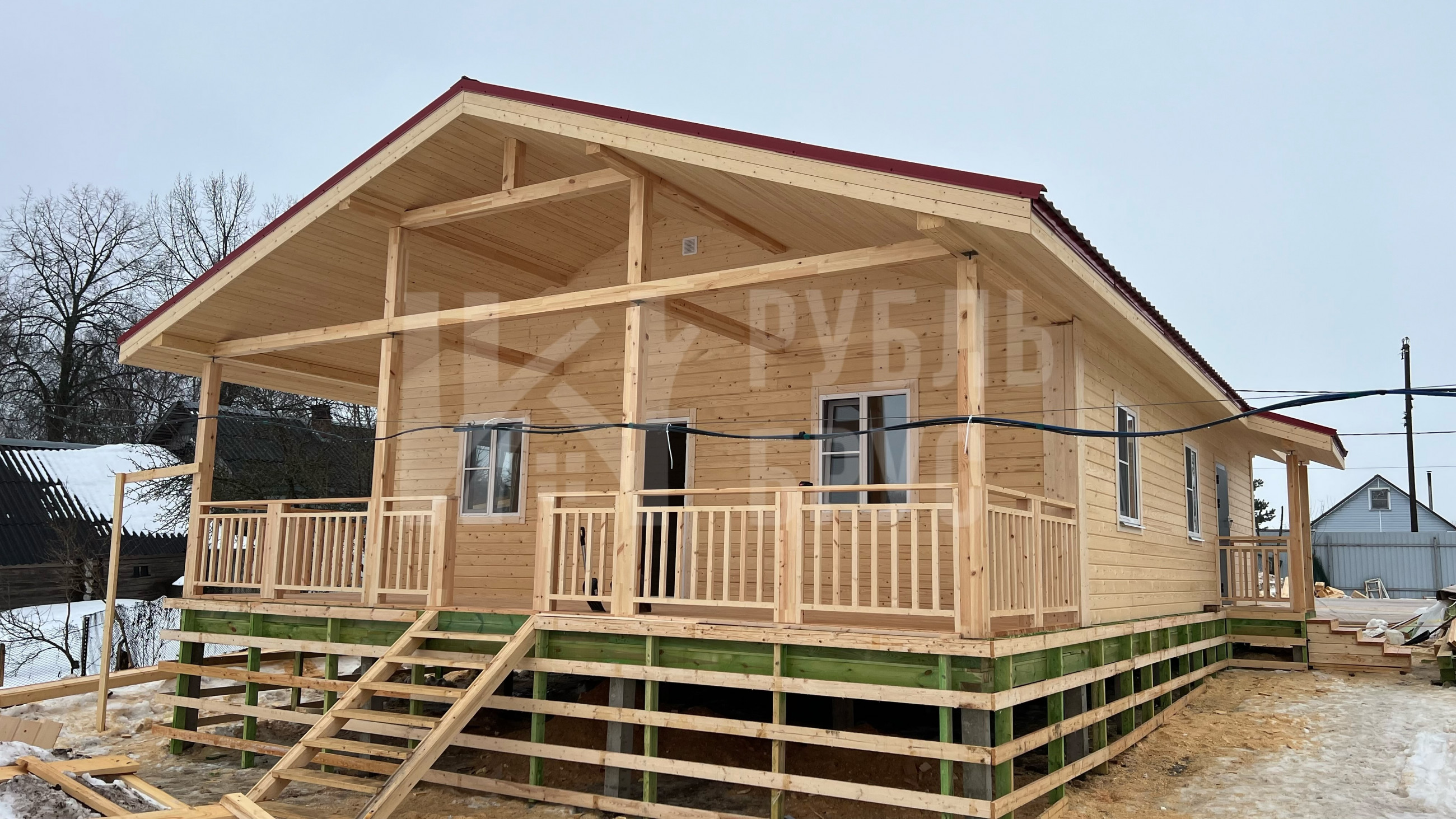

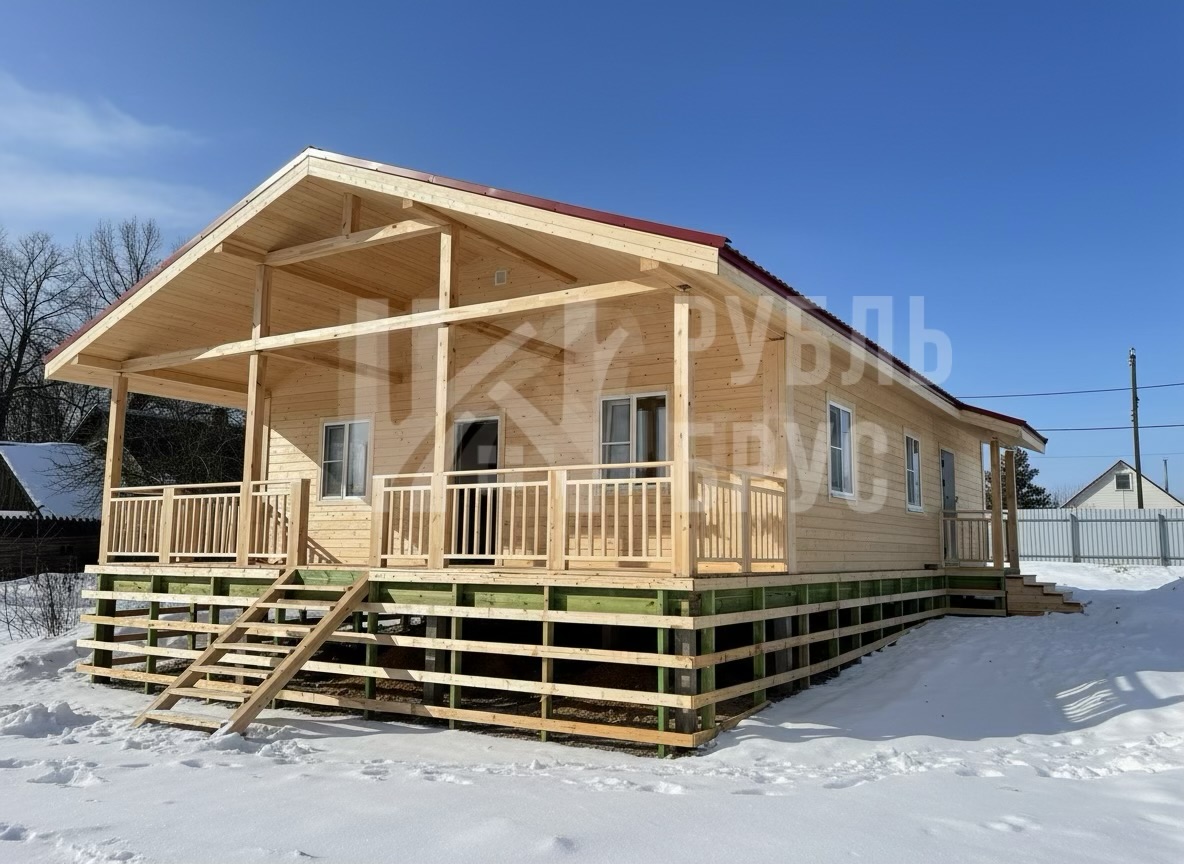

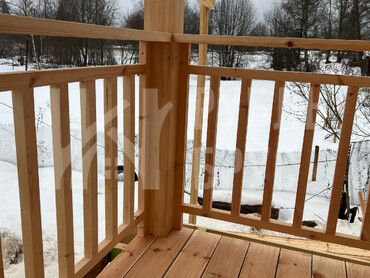

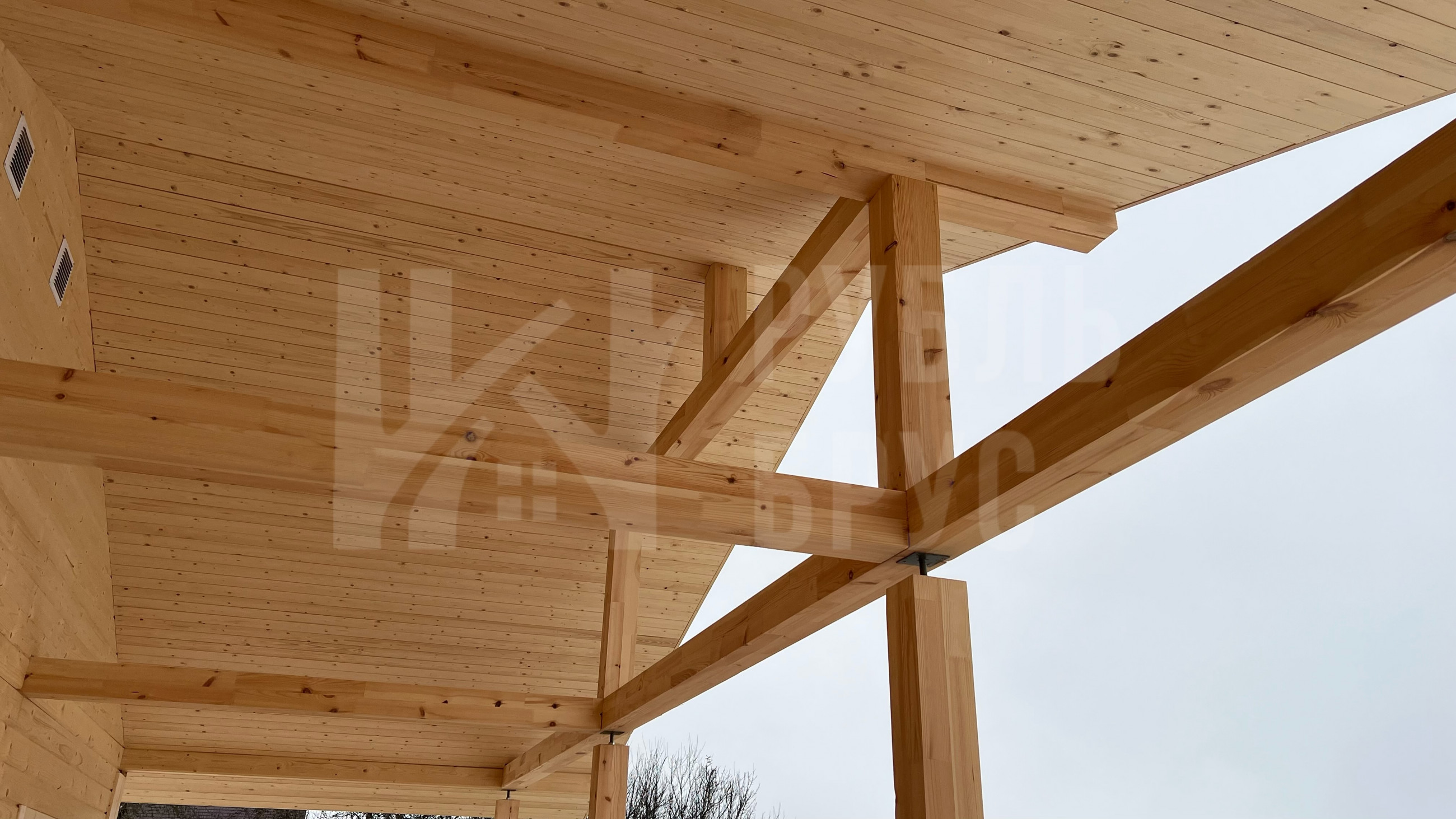

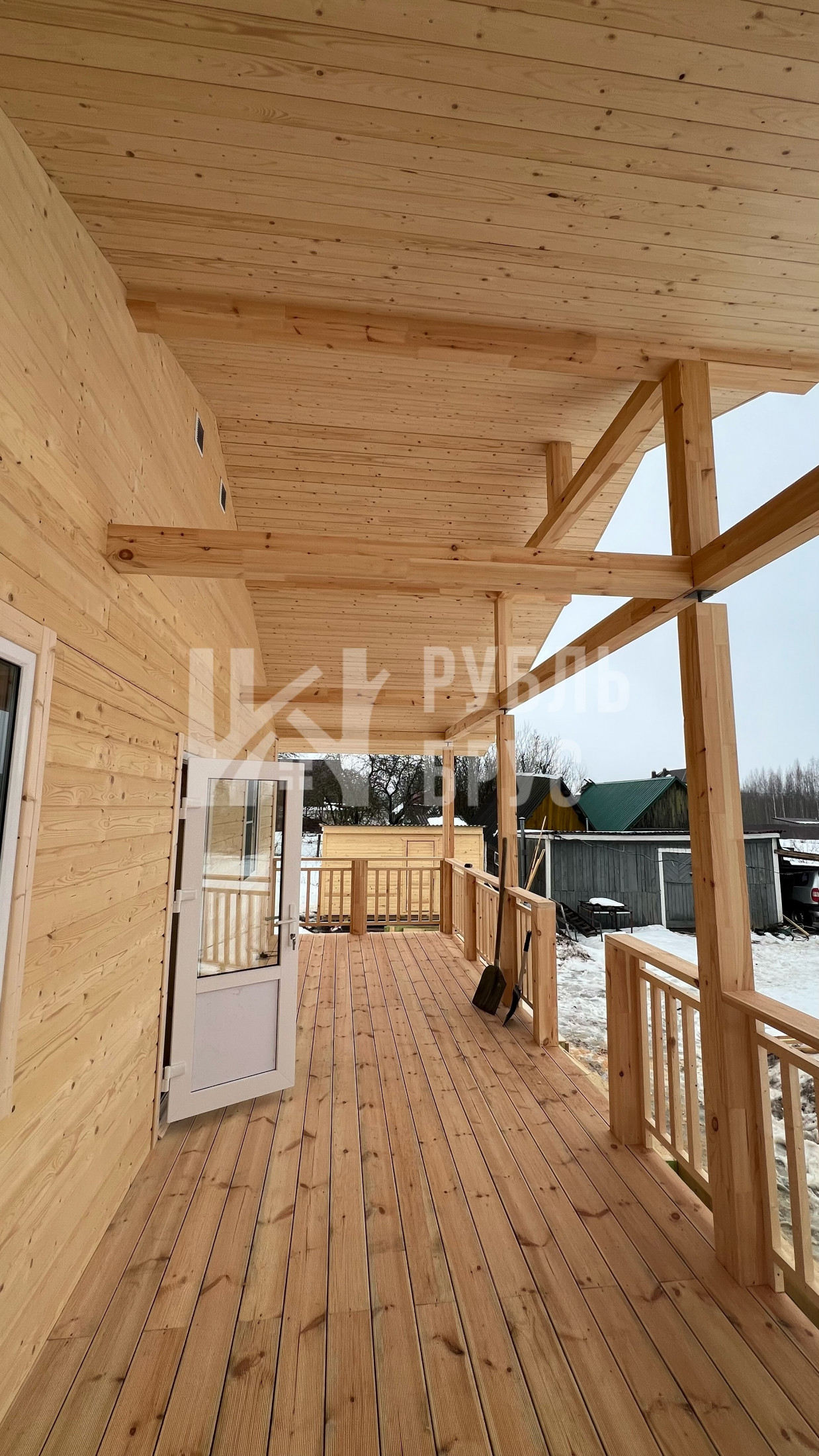

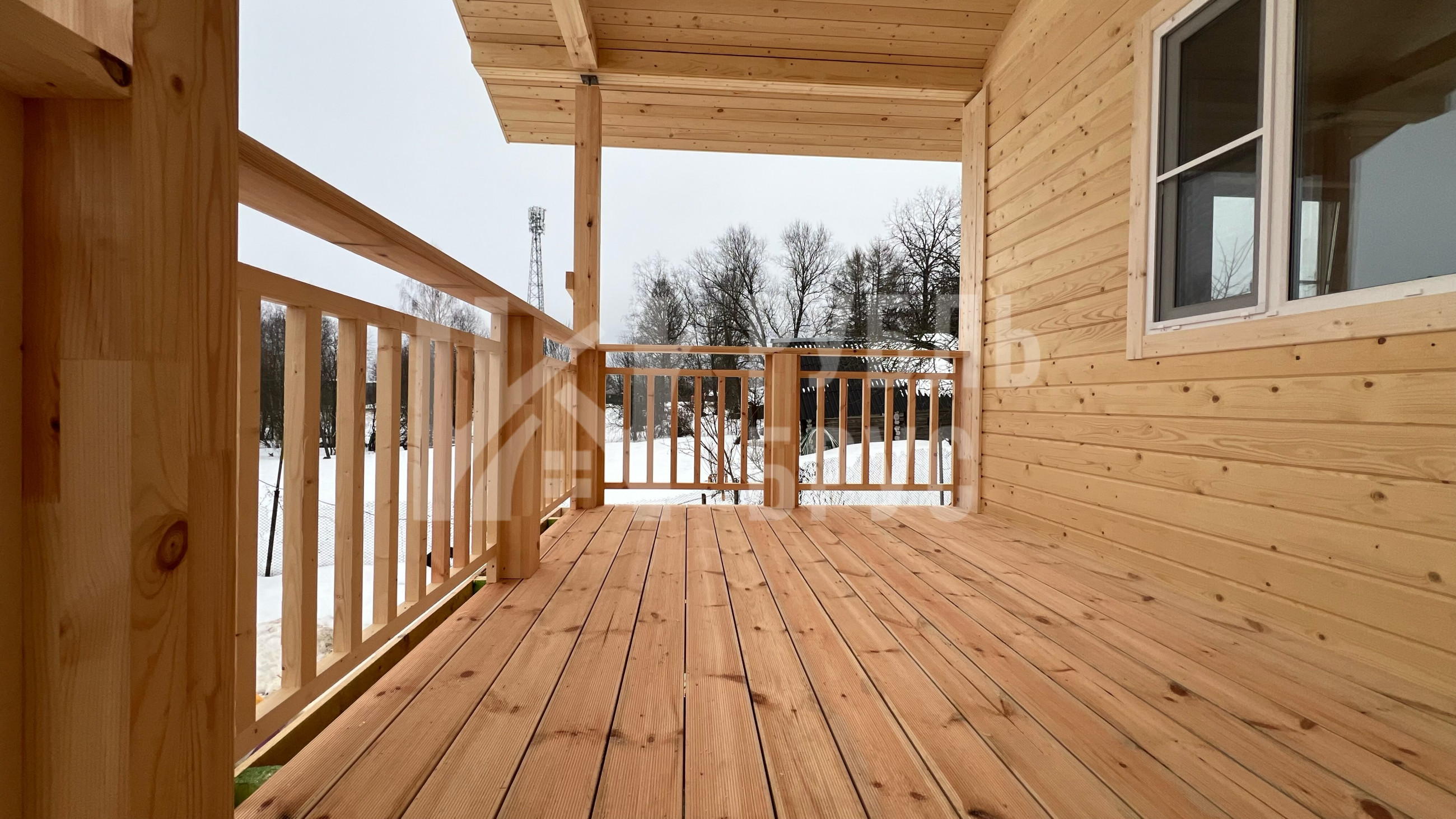

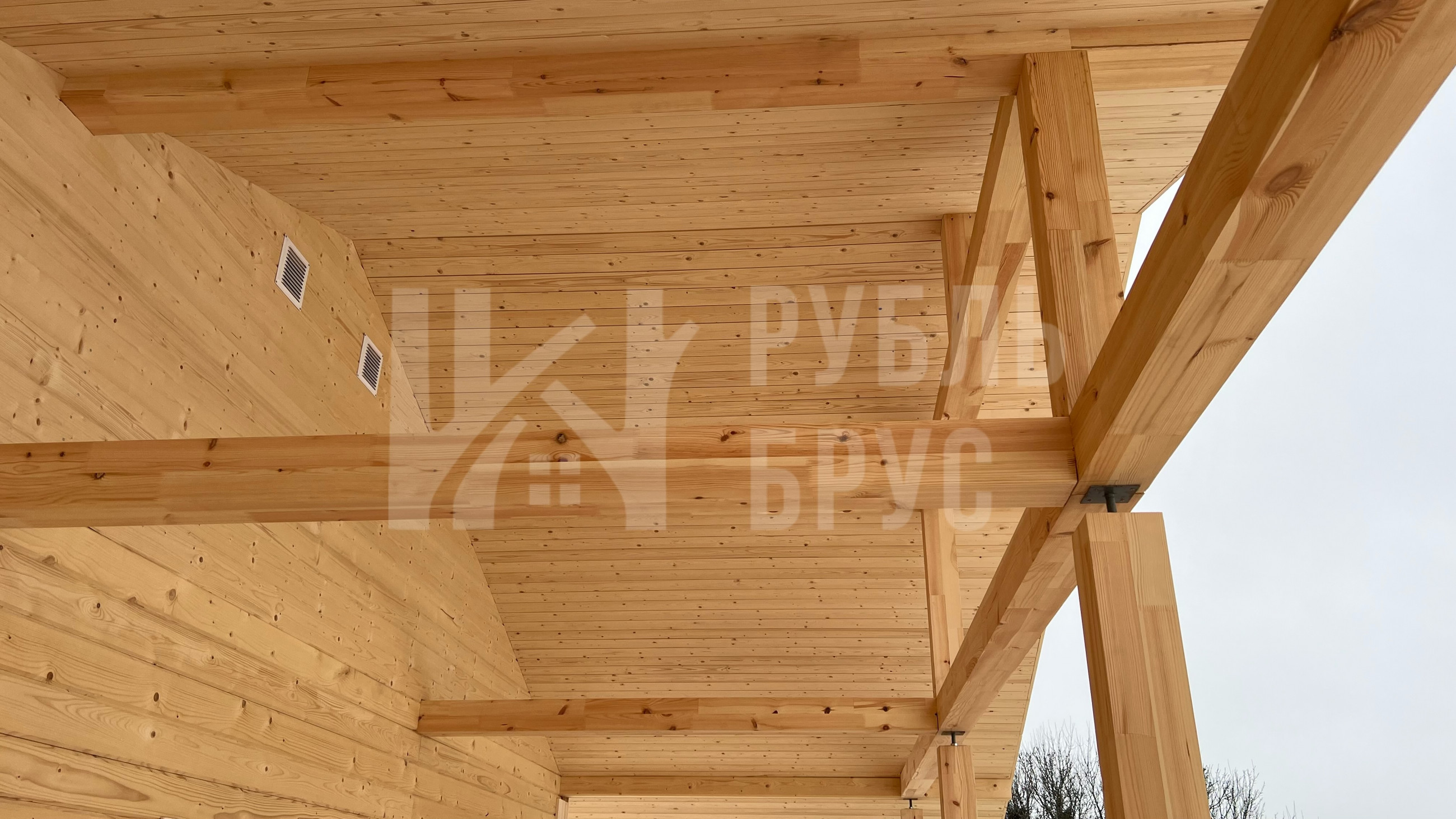

19: Терраса+крыльцо 1х2м

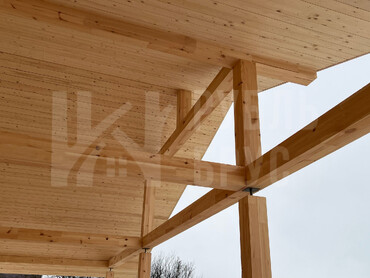

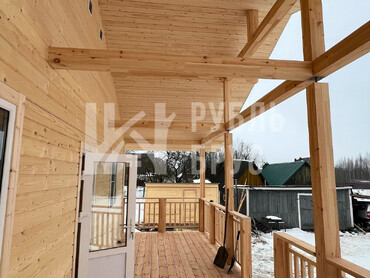

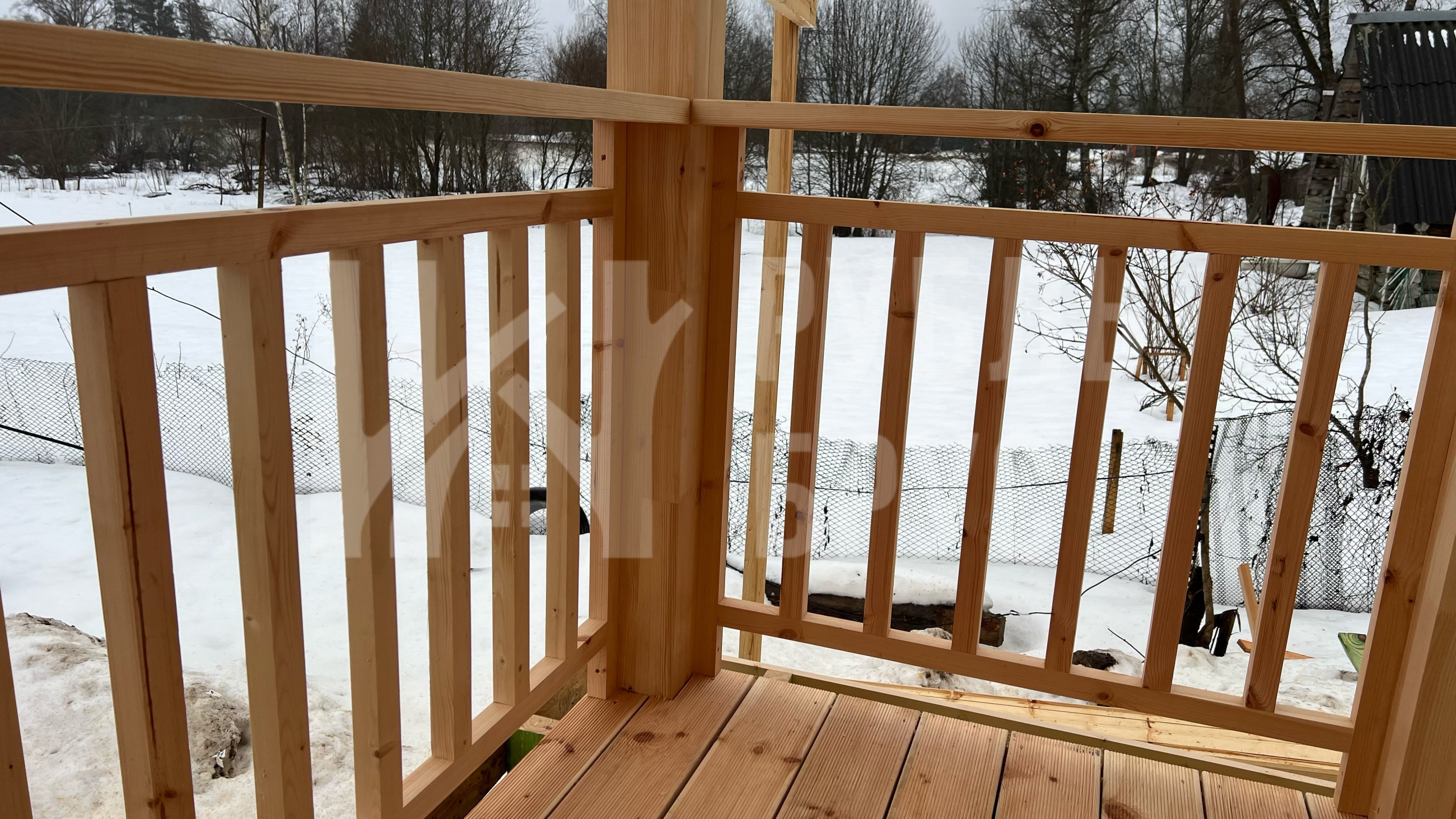

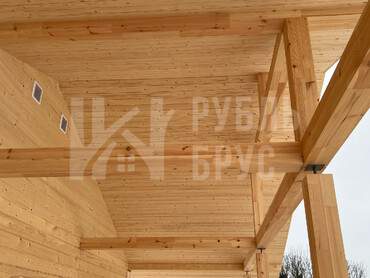

Устанавливаются опорные столбы из клееного бруса сечением 140х140мм., камерной сушки На пол укладывается террасная хвойная доска 35х90 мм камерной сушки с профилем «Вельвет» монтируется с зазором 5мм.. Потолок подшивается по стропилам строганной доской камерной сушки 17х90мм монтируется с зазором 5-8мм. Вход на террасу крыльцо со ступеньками.

20:Фундамент ЖБ.

150Х150Х4000 м 42 шт

21: Чердачная лестница LWS

Fakro LWS 60х120х280 складная, с утепленным люком.
