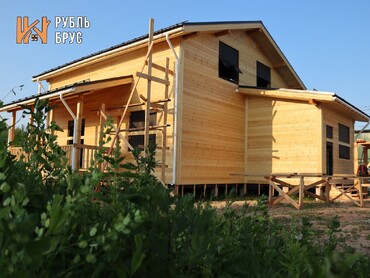

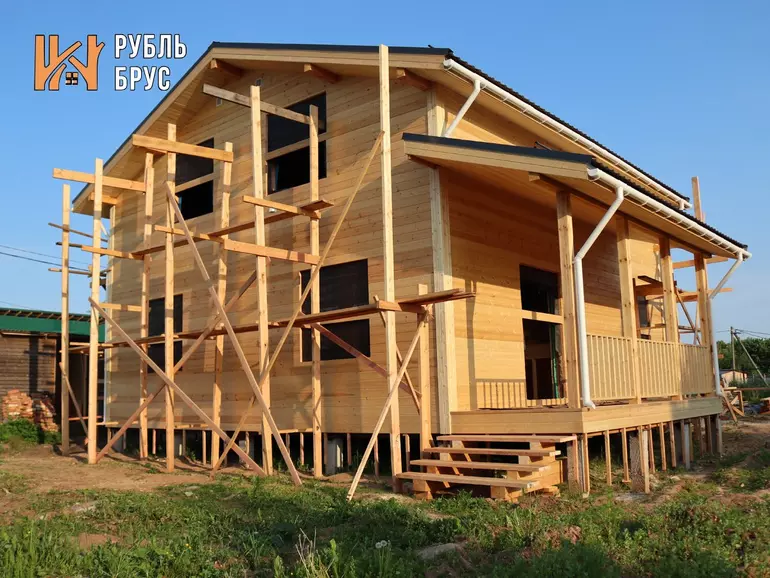

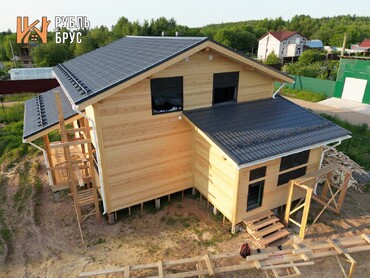

Каркасный дом 12.4х11 в г. Бокситогорск

Размеры12.4х11 м
Этажность 1,5 этажа
Площадь общая175 м2
Площадь жилая89 м2
Срок строительства22 дня
Проект в каталоге«Лука»
Ленинградская область, г. Бокситогорск, улица Новостроительная д.17

Техническое описание Объекта

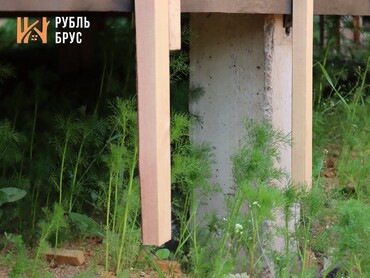

1: Основание

2-ое, 1 – ое из строганного калиброванного бруса, сечением 145х195мм камерной сушки. 2 – ое из строганного калиброванного бруса, сечением 145х195мм камерной сушки. В углах брус стыкуется в «полдерева». Обработано огне-био-защитой. Ряды основания скрепляются между собой металлическими шкантами (гвоздями). Устанавливается металлическая оцинкованная сетка от грызунов с сечением ячейки 5х5мм. /p>

2: Лаги пола

В обвязку основания устанавливается лаги пола из строганной калиброванной доски сечением 45 х 195 мм камерной сушки. С шагом укладки 590 мм. Обработано огне-био-защитой.

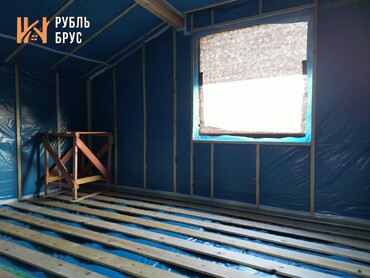

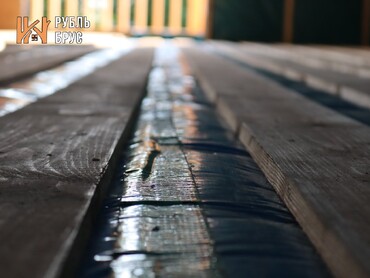

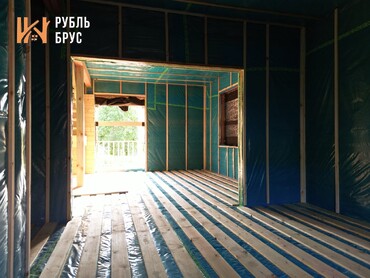

3: Пол

В нижней части половых лаг прибивается брусок, сечением 40х50 мм. На него закладывается черновой пол из не строганной обрезной доски толщиной 22 мм. На черновой пол монтируется ветрозащитная мембрана «Ondutiss A120» (или аналог). Пол утепляется каменной ватой «ROCKWOOL лайт баттс скандик» в 200 мм + 50мм перекрестного утепления между брусками 40х50мм с перекрытием лаг пола, монтируется пароизоляция пленка толщиной 200 микрон «ТЕХНОНИКОЛЬ» или аналоги. Чистовой пол выполняется и строганной калиброванной доски камерной сушки сечением 18х90мм с шагом не более 120мм.

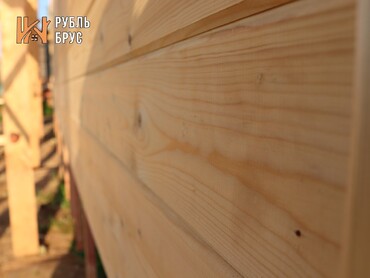

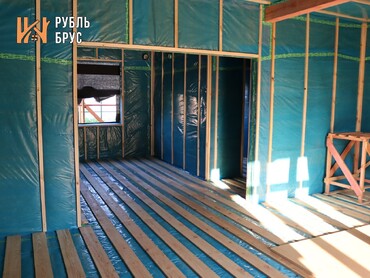

4: Наружные стены

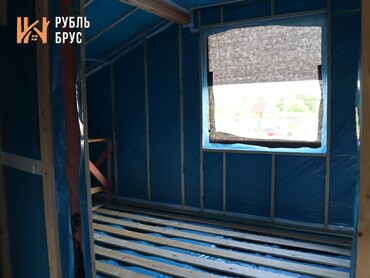

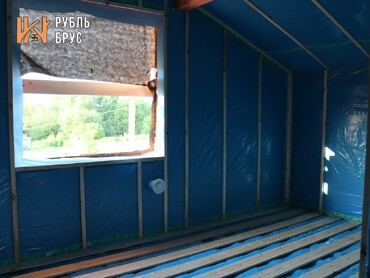

Угловые стойки каркаса выполняются «тёплым углом П-образные» из строганной калиброванной доски камерной сушки, сечением 45х145мм. Вертикальные стойки каркаса выполняются из обрезной доски камерной сушки, сечением 45х145мм. Вертикальные стойки устанавливаются с шагом 590мм. Каркас усиливается укосинами из доски камерной сушки, сечением 45х145мм. Укосины устанавливаются от верхнего горизонтального пояса до нижнего горизонтального пояса в углах каркасного дома. Под верхний горизонтальный пояс устанавливается ригель из доски камерной сушки, сечением 45х145мм. Каркас собирается на металлические шканты (гвозди). Снаружи затягивается ветро-влаго-защитной мембраной и обшивается сухой «имитация бруса», класса «АВ», сечением 18х140мм по бруску вентиляционного зазора сечением 20х40мм. Изнутри между стойками каркаса закладывается каменная вата «ROCKWOOL лайт баттс скандик», толщиной 150мм + 50мм наружного перекрестного утепления между горизонтальными брусками смонтированными с наружной стороны силового каркаса. Каркас изнутри затягивается пароизоляционной пленкой толщиной 200 микрон «ТЕХНОНИКОЛЬ» или аналогами и монтируется брусок вентиляционного зазора сечением 20х40мм по стойкам каркаса. Силовой каркас обработан огне-био-защитой.

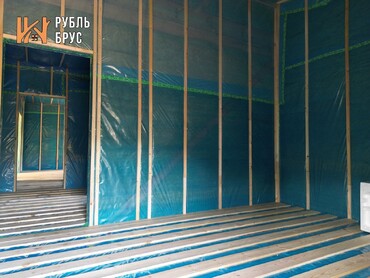

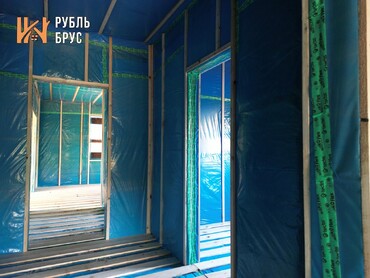

5: Перегородки

Выполняется из доски, камерной сушки, сечением 45х145мм. Вертикальные стойки выполняются из строганной калиброванной доски камерной сушки, сечением 45х145мм. Вертикальные стойки устанавливаются с шагом 590мм. Каркас усиливается укосинами из строганной калиброванной доски камерной сушки, сечением 45х145мм. Укосины устанавливаются от верхнего горизонтального пояса до нижнего горизонтального пояса в углах каркасного дома. Под верхний горизонтальный пояс устанавливается ригель из доски, камерной сушки, сечением 45х145мм. После закладывается каменная вата «ROCKWOOL лайт баттс скандик», толщиной 150мм. Каркас затягивается пароизоляционной пленкой 200 микрон «ТЕХНОНИКОЛЬ» или аналогами, по стойкам каркаса монтируется брусок вентиляционного зазора сечением 20х40мм. Силовой каркас перегородок обработан огнебио-защитой.

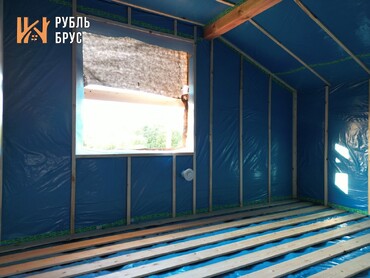

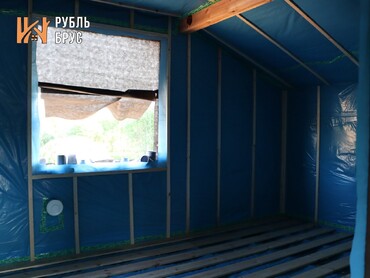

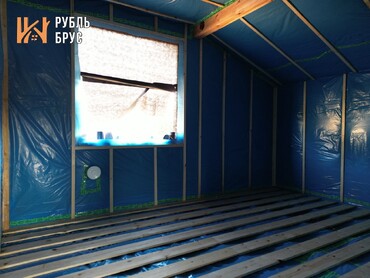

6: Потолок

По потолочным балкам монтируется пароизоляционная пленка 200 микрон «ТЕХНОНИКОЛЬ» по лагам перекрытия монтируется брусок вентиляционного зазора сечением 20х40мм.

7: Высота потолка

Высота от пола до потолка 1го этажа: 2,8 м (+- 5 см). Высота потолка от пола до потолка 2го этажа: 2,6м (+-5см)

8: Стропильная система

Основание стропил выполняется из строганной калиброванной доски камерной сушки, сечением 45х195 мм. Стропила выставляются с шагом 590 мм. Крайнее стропила выносные. Мауэрлаты выполнены из строганного калиброванного бруса сечением 145х195мм. Обработано огне-био-защитой

9: Фронтоны

Обшивается сухой «имитация бруса», класса «АВ», сечением 18х140мм. Во фронтоны устанавливаются вентиляционные решетки размером 300х300мм (предотвращают образование конденсата).

10: Обрешетка крыши

не сплошная, выполняется из обрезной доски хвойных пород камерной сушки, сечением 22х100мм. Шаг обрешетки не более 300 мм.

11: Крыша

двухскатная согласно проекта.

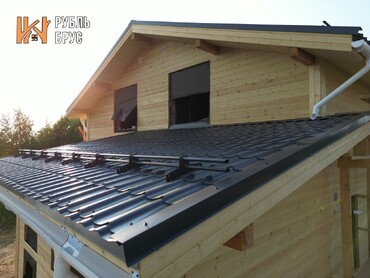

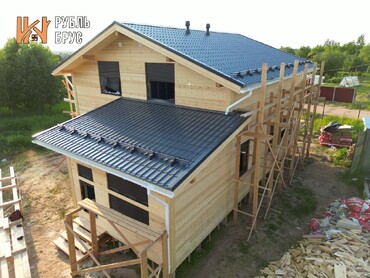

12: Кровля

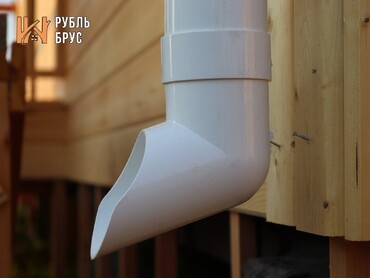

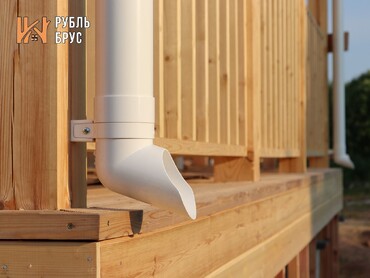

– металло-черепица, цвет (RAL- 7024 серый) с под кровельной изоляционной мембраной Ondutiss Smart SA115 и строганной контробрешеткой сечением 35х45мм. В комплекте коньки, ветровые планки, ендовы. Устанавливается вентиляционная лента свеса. Устанавливается пластиковая водосточная система Docke в цвет кровли. Устанавливаются металлические трубчатые снегозадержатели в цвет кровли.

13: Карнизы кровли

выступают на расстояние 700мм и подшиваются строганной доской сечением 18х90мм.

14: Двери

не устанавливаются. Формируются дверные проему согласно проектно-технической документации.

15: Окна

не устанавливаются, формируются оконные проемы согласно проектно-технической документации.

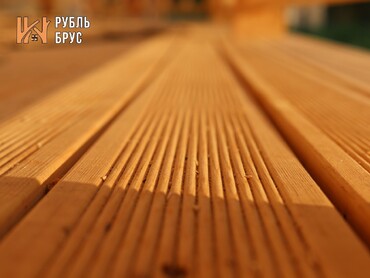

16: Терраса

устанавливаются опорные столбы из строганного калиброванного бруса сечением 145х145мм, выполняется горизонтальное ограждение террасы из строганной калиброванной доски сечением 35х95мм. Потолок подшивается по стропилам сухой строганной доской с шагом 3мм. Полы выполняются из деревянной террасной доски профиль «Вельвет» обработана бесцветным антисептиком Neomid.

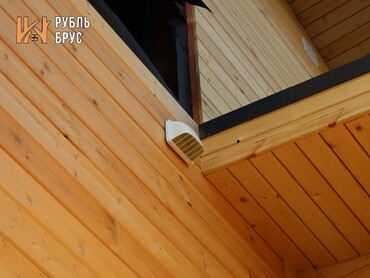

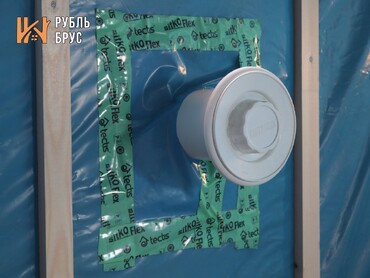

17: Приточная вентиляция

в 3х спальнях на 2м этаже, устанавливаются приточные КиВ клапаны с выводом в стену, для обеспечения поступления воздуха в дом.

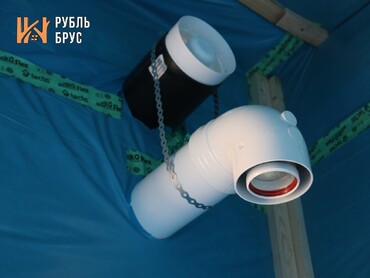

18: Отточная вентиляция

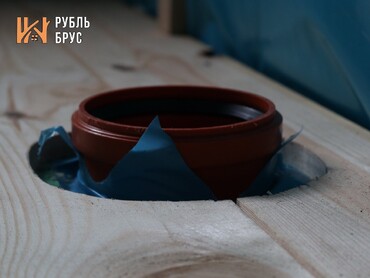

в санитарных узлах 1го и 2го этажа выполнятеся совмещенная шахта вентиляции с выводом «грибка» VILPE на кровлю. Шахта вентиляции устанавливается на фановую трубу с выводом «грибка» VILPE на кровлю. В кухне и техническом помещении устанавливается отточная вентиляция с выводом в стену.

19: Закладные

Выполняются закладные, расположение согласовывается по месту с заказчиком.

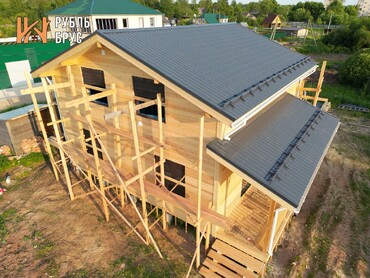

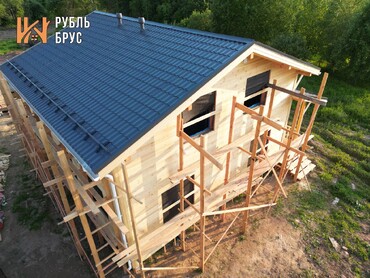

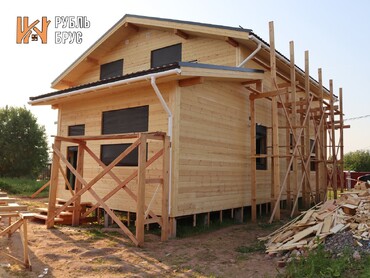

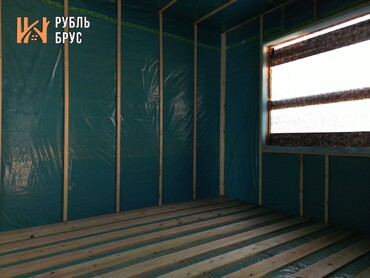

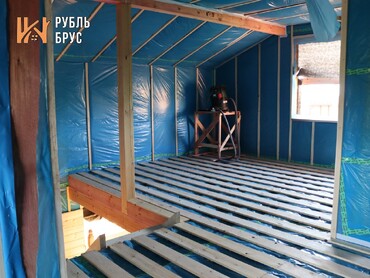

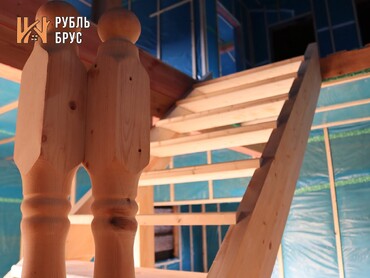

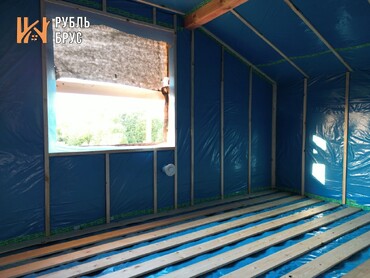

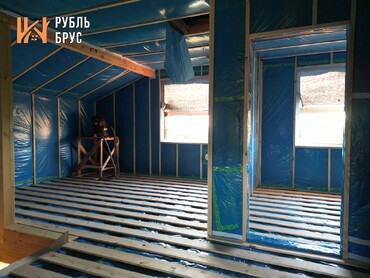

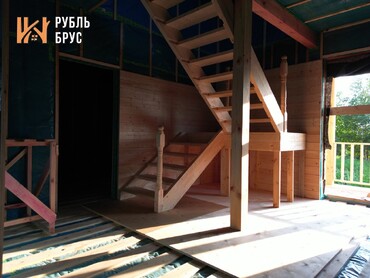

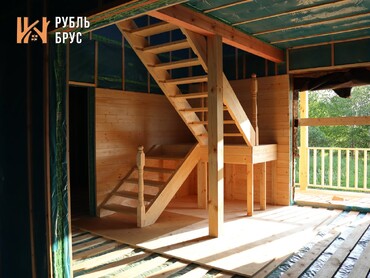

Фото-отчёт строительства
