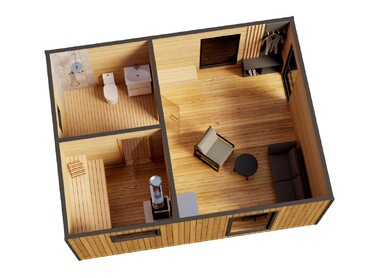

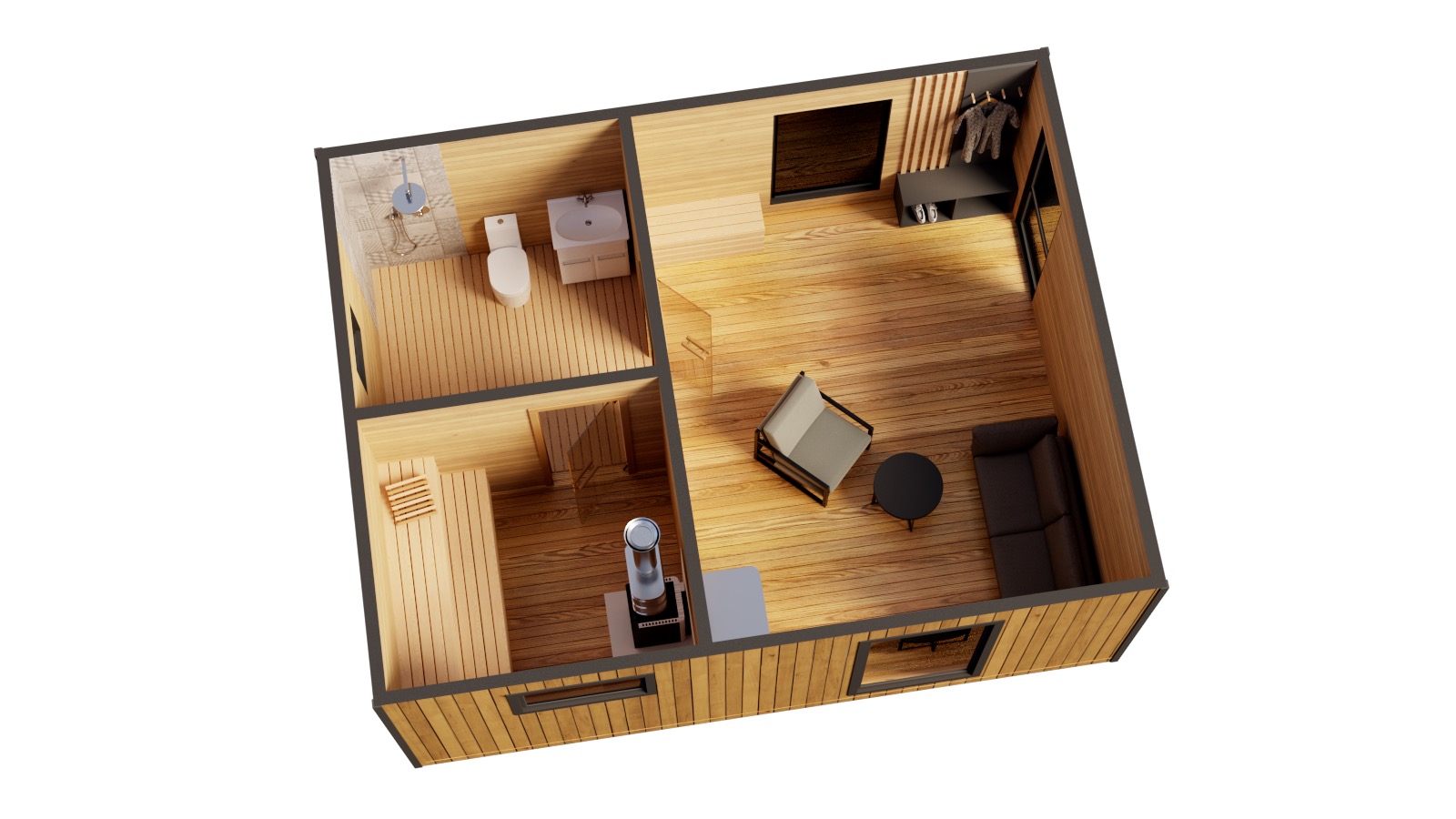

Модульная баня по проекту "БАРН 7"

Техническое описание Объекта

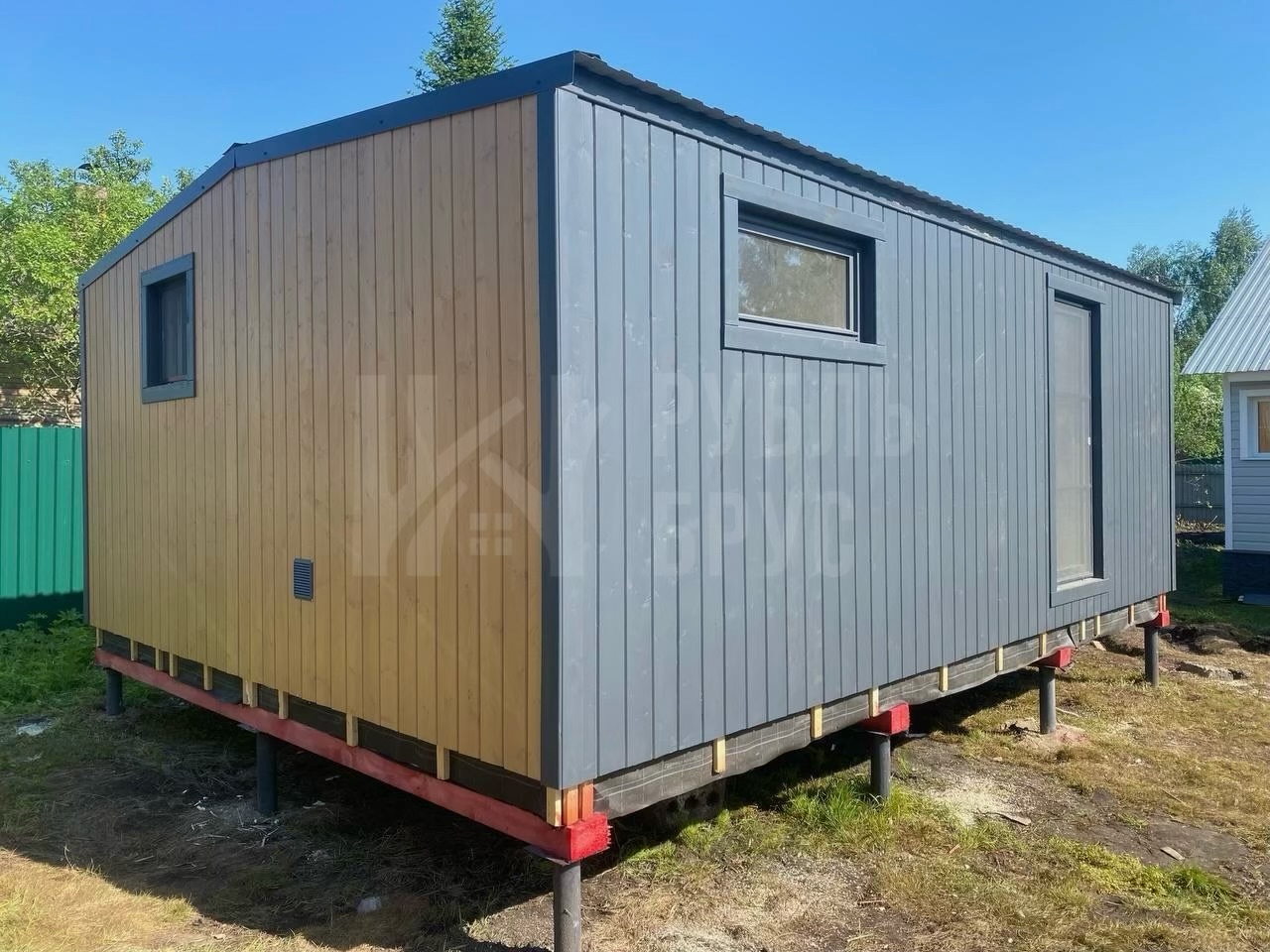

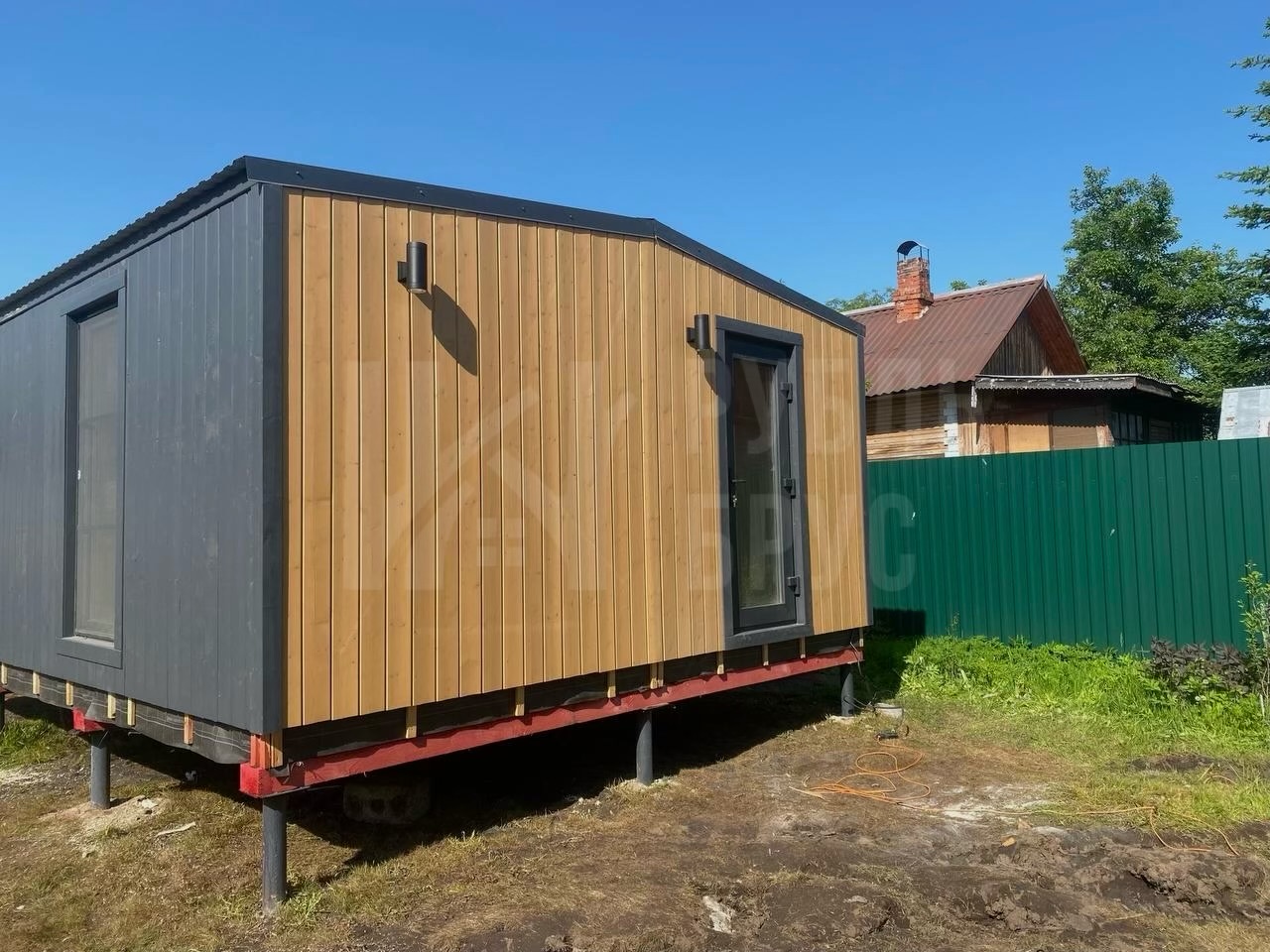

1: Основание. (Обвязка)

Между фундаментом и основанием прокладывается гидроизоляция. Направляющие по стороне 4,5 м - из обрезного бруса камерной сушки сечением 100х150 мм (5 штук, плашмя), обработан в ваннах антисептиком на производстве. Направляющий брус крепится к оголовку сваи сантехническими саморезами «глухарями» 8х120мм, не менее 2х штук на 1 оголовок. Основание – из строганного бруса камерной сушки сечением 140х90 мм, обработан в ваннах антисептиком на производстве.

2: Половые лаги

Доска строганая 140х40мм камерной сушки, с шагом 590 мм, обработан в ваннах антисептиком на производстве. Крепится на гвозди длиной 150 мм и опоры бруса 50х100. Устанавливается металлическая сетка от грызунов

3: Черновые полы

Настил из обрезной доски камерной сушки толщиной 22 мм. Обработан антисептиком на производстве в ваннах.

4:Каркас стен

Доска строганая 40х90мм камерной сушки. Укосины из доски 25х100 мм

5:Каркас перегородок

Брусок 40х50 мм камерной сушки

6:Пароизоляция и ветрозащита

Ветрозащита Ондутис А. Пароизоляционная плёнка Ондутис 150 мкрн. С проклейкой нахлестов скотчем

7:Утепление пола, потолка и внешних стен

Пола - Минеральная вата, типа КНАУФ Термо Ролл 100 мм, (в моечной- керамзит). Потолок - Минеральная вата, типа КНАУФ Термо Ролл 100мм. Внешние стены – плитный утеплитель КНАУФ Коттедж 037, толщина 100мм.

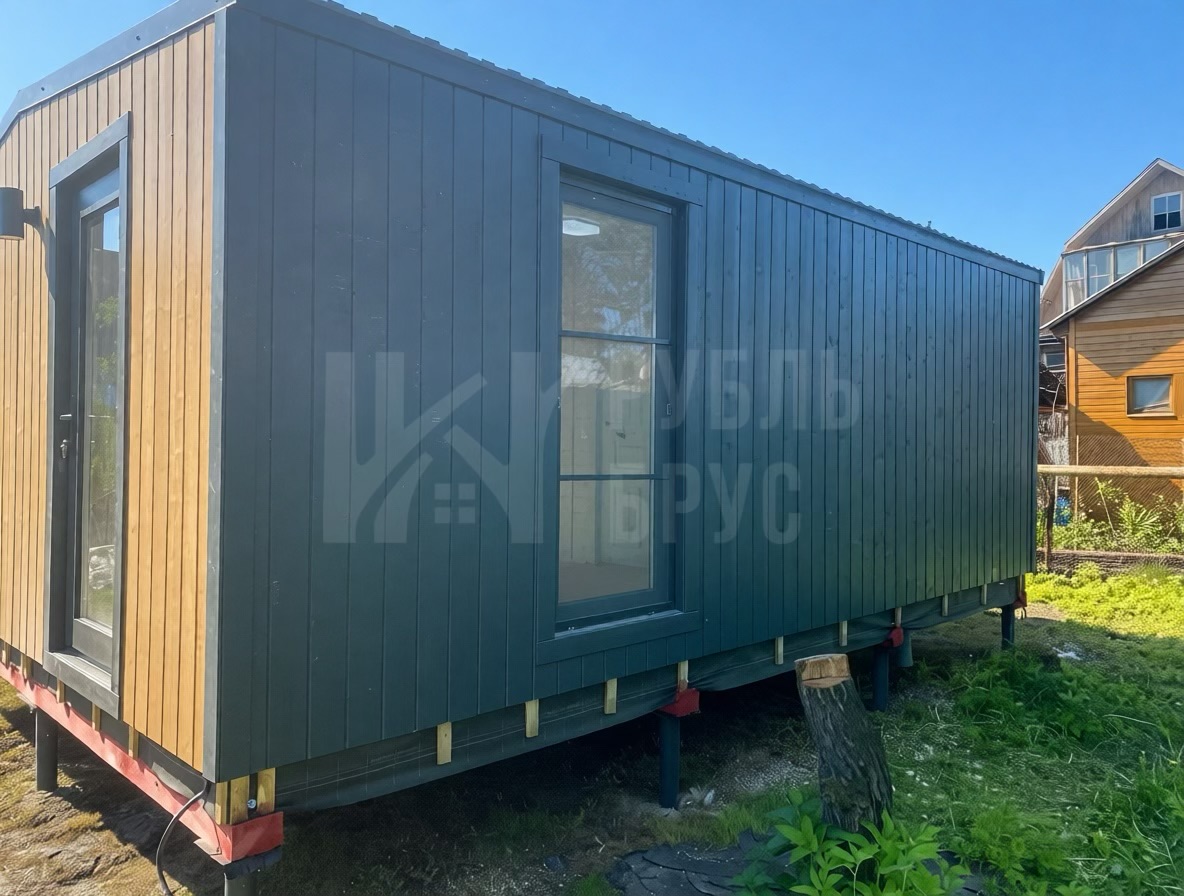

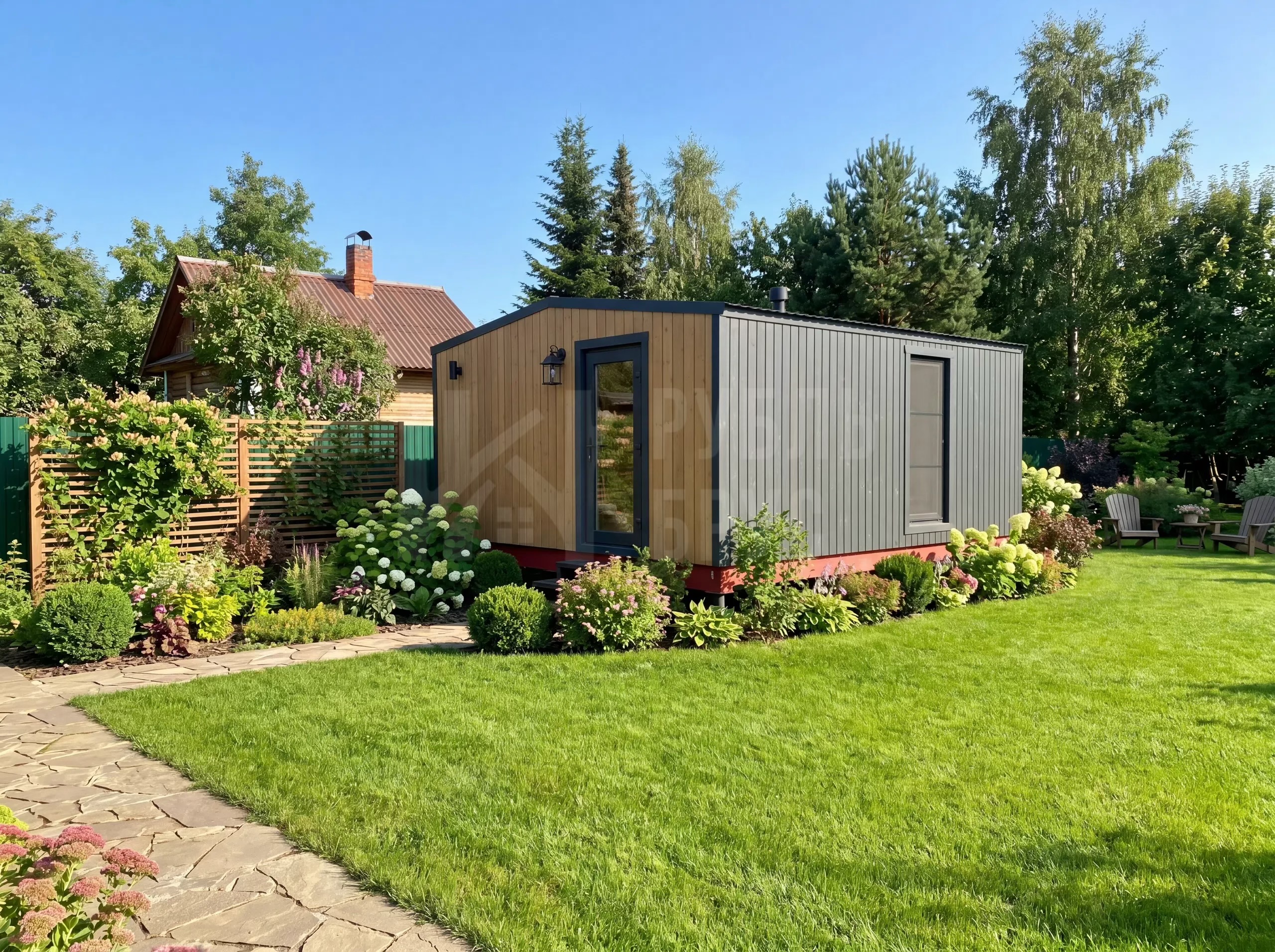

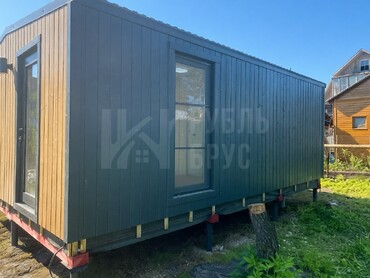

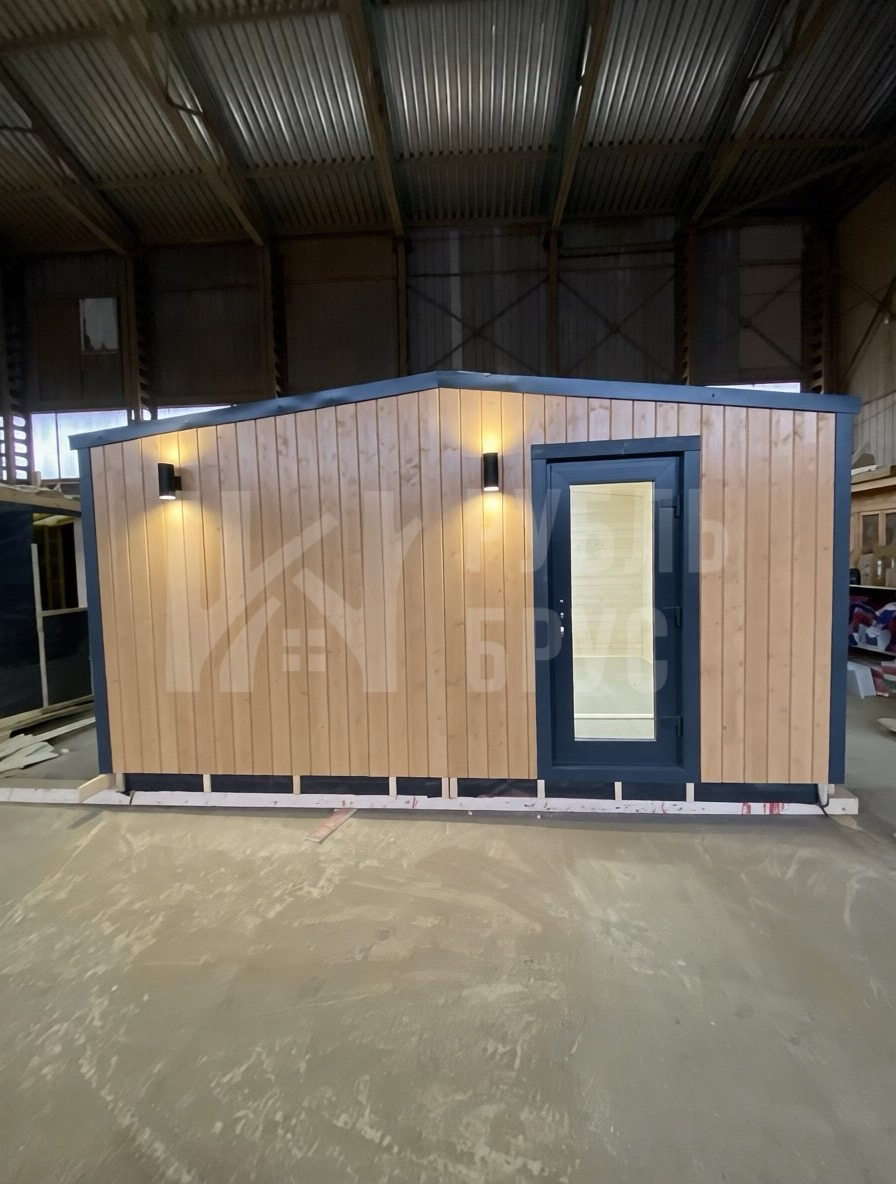

8:Внешняя отделка

Имитация бруса сорт АВ толщиной 16х140 мм камерной сушки, крепится вертикально по двойной контррейке 20х40мм и 25х100мм. камерной сушки. Крепление гвоздями 50 мм, для нейлера

9: Чистовой пол

В моечном отделении выполняются проливные полы. В комнате отдыха - влагостойкие шип-паз ДСП панели QuickDeck толщиной 16 мм по обрешетке из доски камерной сушки 25х100мм с шагом 100 мм, стыки проклеиваются полиуретановым ПВА клеем. В парном помещении – Шпунтованная доска — 28х90 мм, камерной сушки по контррейке 20х40 мм. камерной сушки

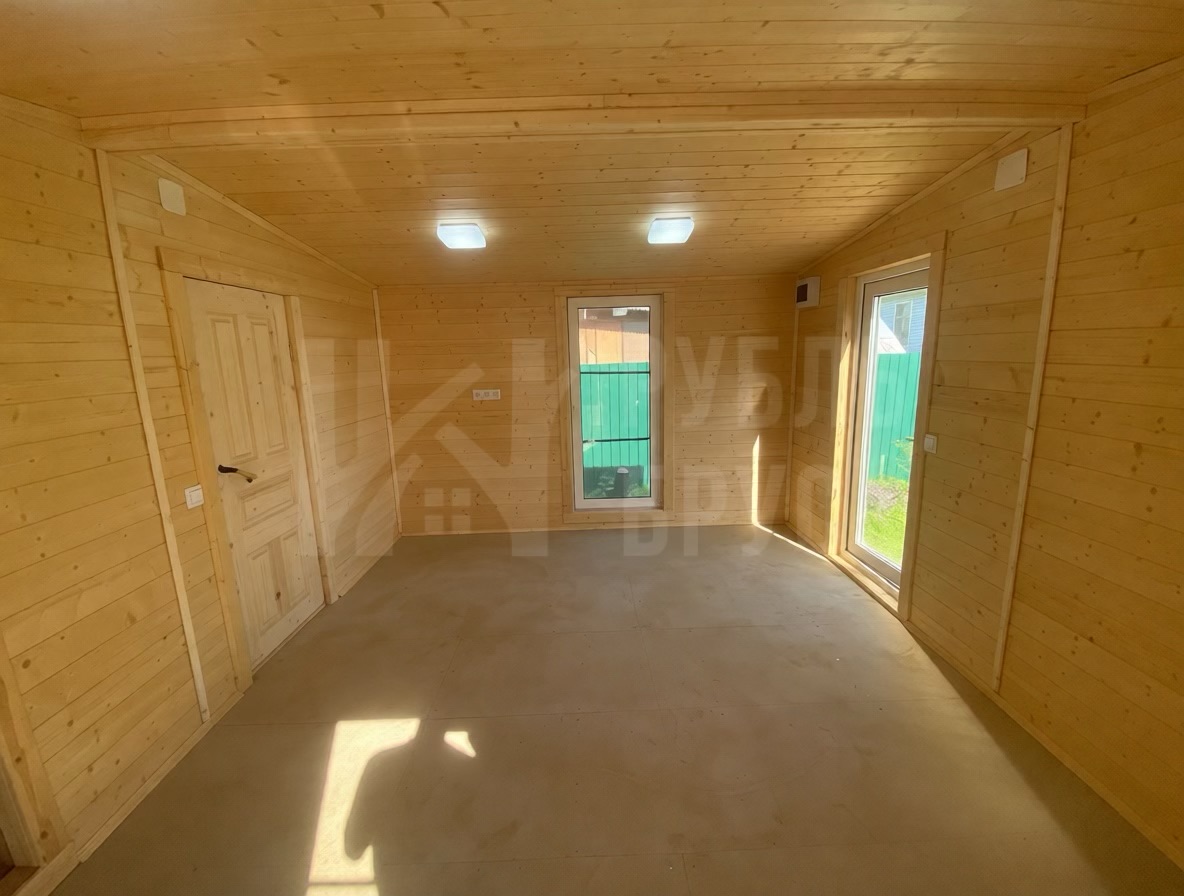

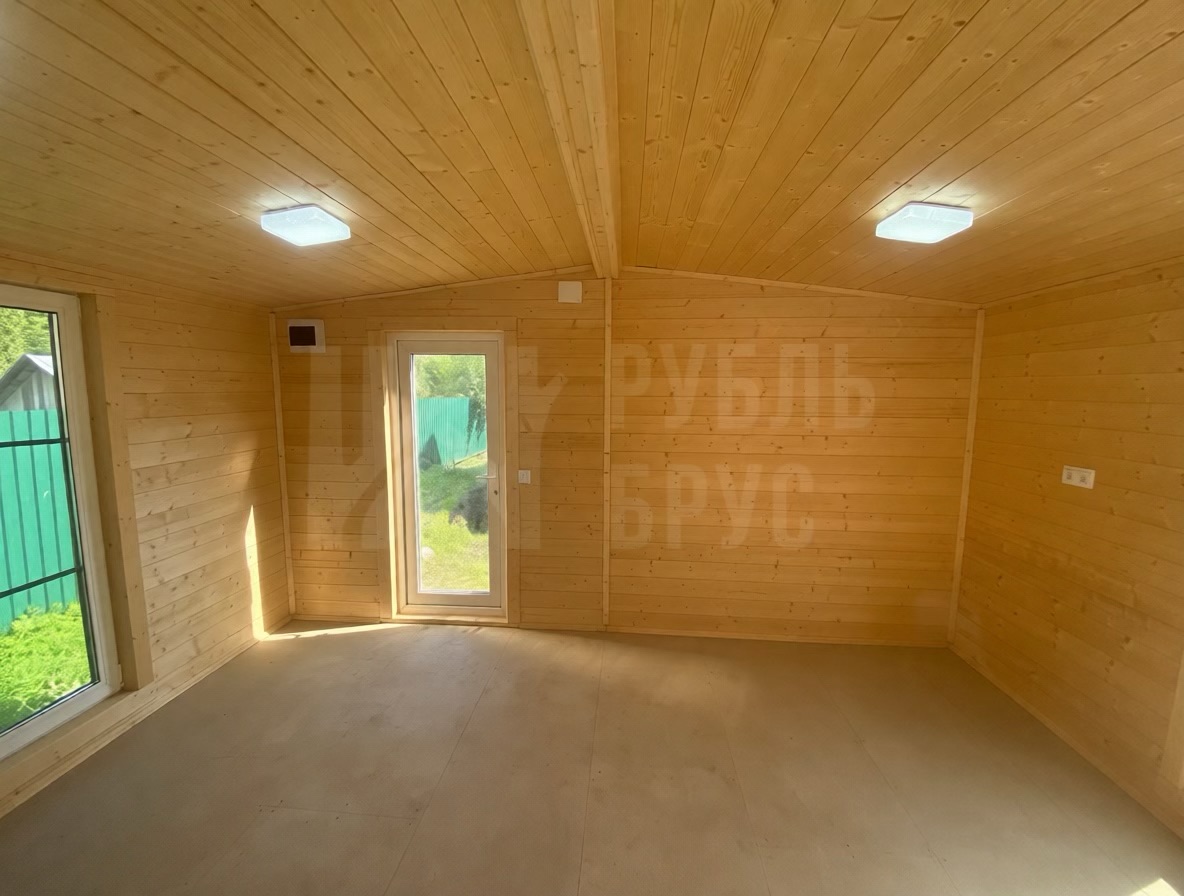

10:Внутренняя отделка

Хвойная вагонка 12,5-14х90 мм камерной сушки. Класса АВ. Крепится горизонтально по контррейке 20х40 мм камерной сушки (возможна стыковка, но не более одного стыка). Крепление гвоздями 50 мм, для нейлера

11:Кровля

Профлист толщина 0,45 мм Цвет 7024 Форма - двускатная

12:Потолок

Подшит по стропилам, хвойной вагонкой 12,5-14х90 мм камерной сушки. Сорт АВ. Крепление гвоздями 50 мм, для нейлера. Крепится по контррейке 20х40 мм камерной сушки

13: Окна

Деревянное с двойным остеклением и фурнитурой, откидное 1000х500мм Цвет 7024 с наружней стороны -1шт -парное отделение. Однокамерное ПВХ 800х1800мм. Цвет 7024 с наружней стороны (одностворчатое с поворотно-откидным механизмом)- 2 шт- комната отдыха. Однокамерное ПВХ 600х600мм. Цвет 7024 с наружней стороны (одностворчатое с поворотно-откидным механизмом)- 1шт- моечное.В комплекте (подставочный профиль, сетка от насекомых, анкерные пластины)

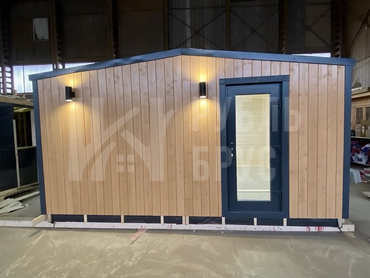

14: Дверь входная

Входная - ПВХ стекло-стекло 800х1900 мм (по коробке) 2 камерное Цвет 7024 с наружней стороны (П) многозапорный.

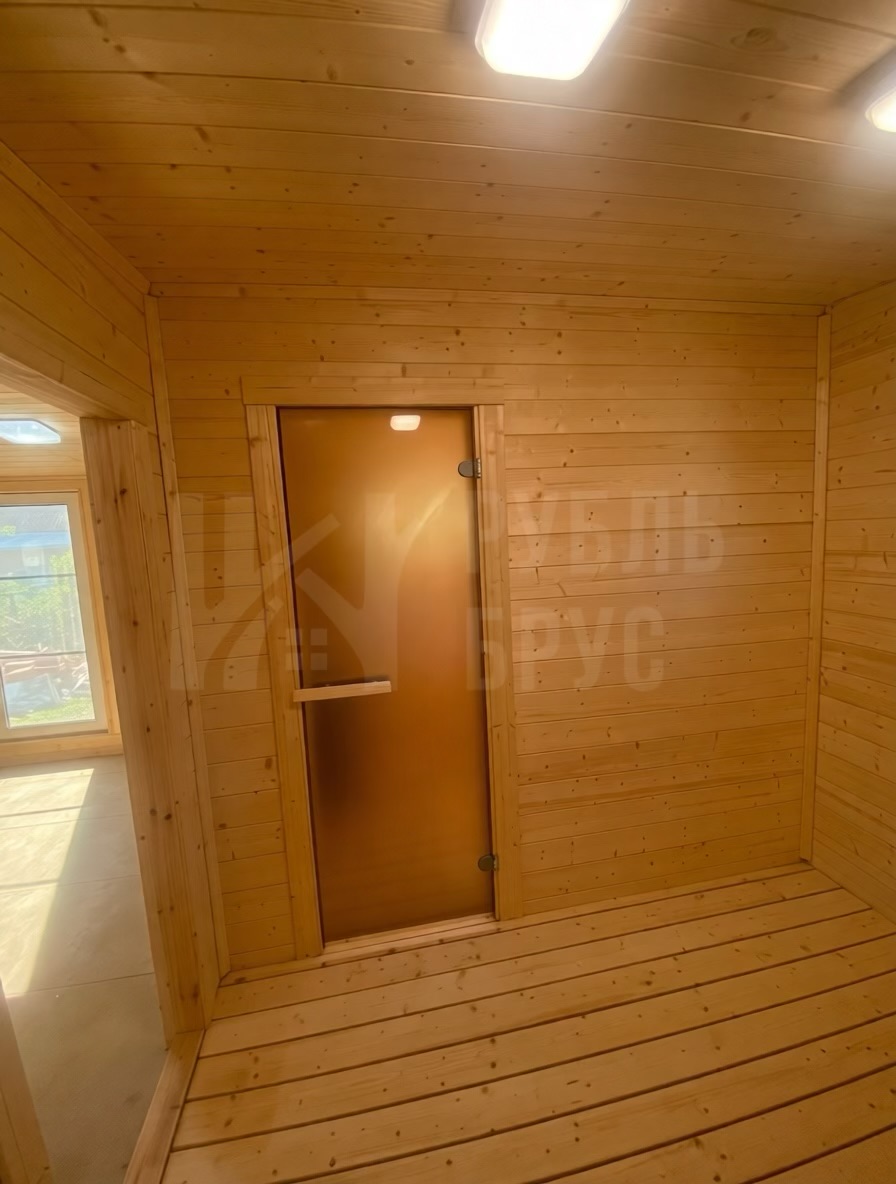

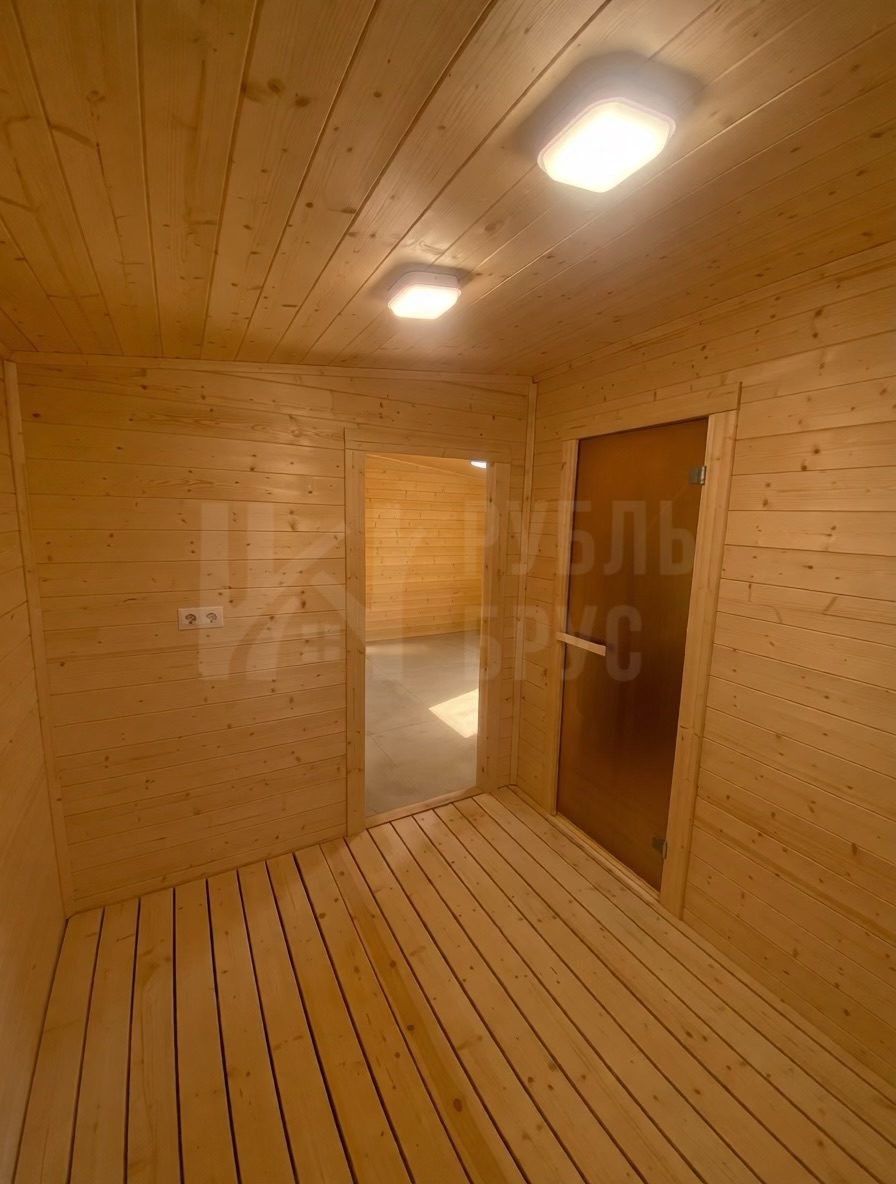

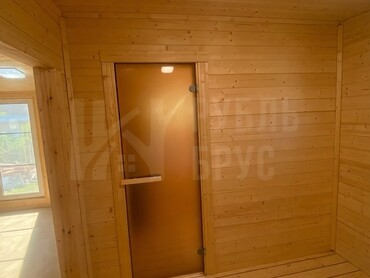

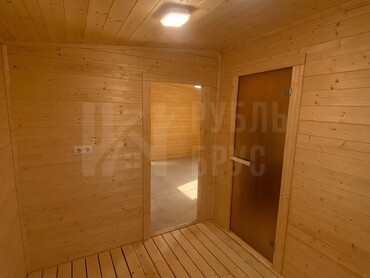

15: Двери в парную

В парную - стекло Бронза матовое 6мм 690х1890 мм (по коробке)

16:Дверь межкомнатные

760х1860 мм – филенчатая - мойка

17: Электрика

Разводка освещения скрытым способом. Сечение кабеля: 3х2.5 на розетки, 3х1,5 на освещение, 3х4 на ввод. Внутри цвет белый. Розетки: 1 шт двойная и 1 шт тройная в комнате отдыха , 1 шт двойная в мойке Выключатели (на уличные фонари и комнату отдыха, на парную+ с/у и моечную. Все расположены внутри). Светильники 11 шт (4 шт в комнате отдыха, 2 шт внешнее освещение, 1 шт в санузле, 2 шт в моечной, 2 шт в парной). Автоматы 16А на розетки, 10А на освещение и 25А общий. Выход кабеля для подключения к наружным сетям у входной двери

18:Заводская покраска

Выполняется заводская покраска в 2 слоя+грунт, с двойной шлифовкой. Цвет Фасад Tikkurila RAL 7024 с боков. Фасад Tikkurila RAL 5063 с торцов

19:Наличник

Наличник выполняется из доски сечением 90х17 мм. камерной сушки, класса «АВ». Наличник на окнах внутри – деревянный уголок 40х40 мм

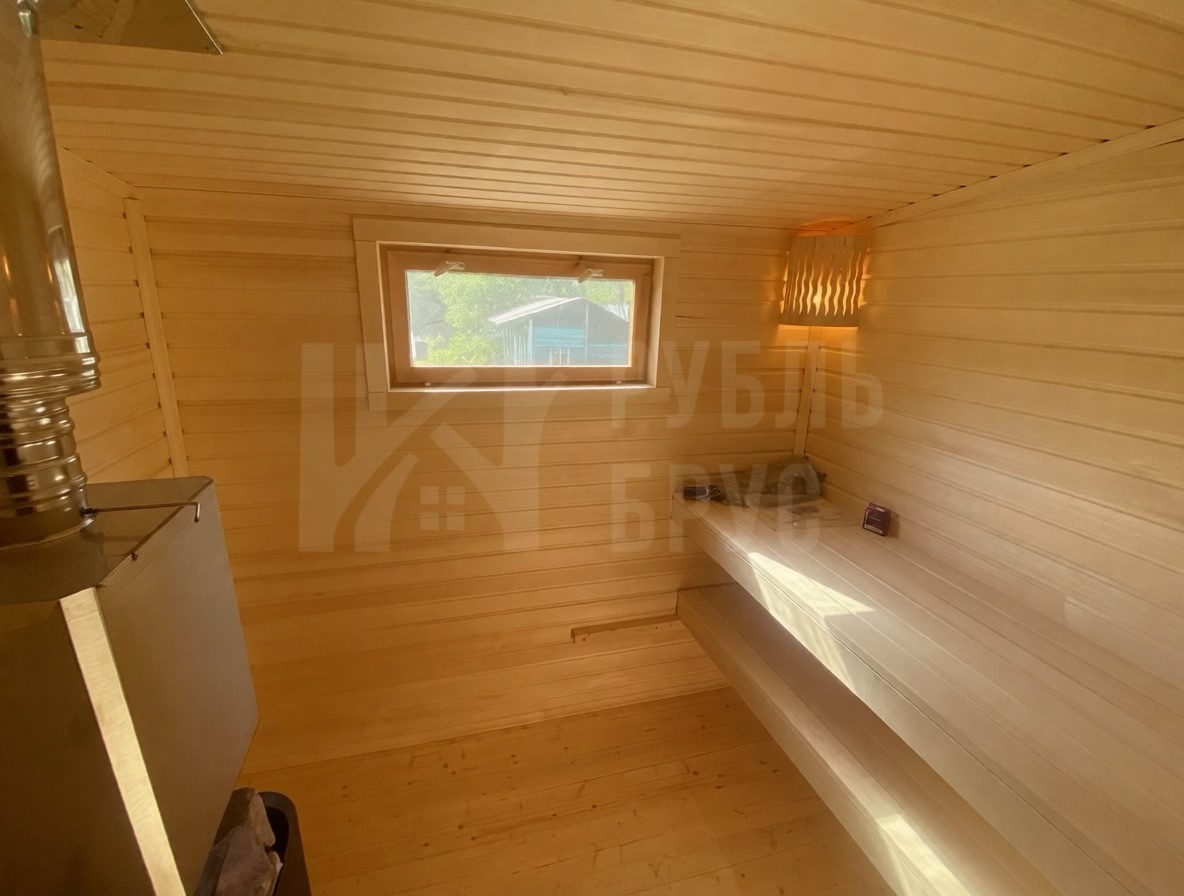

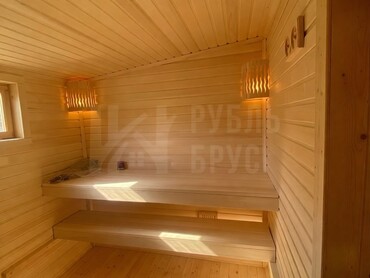

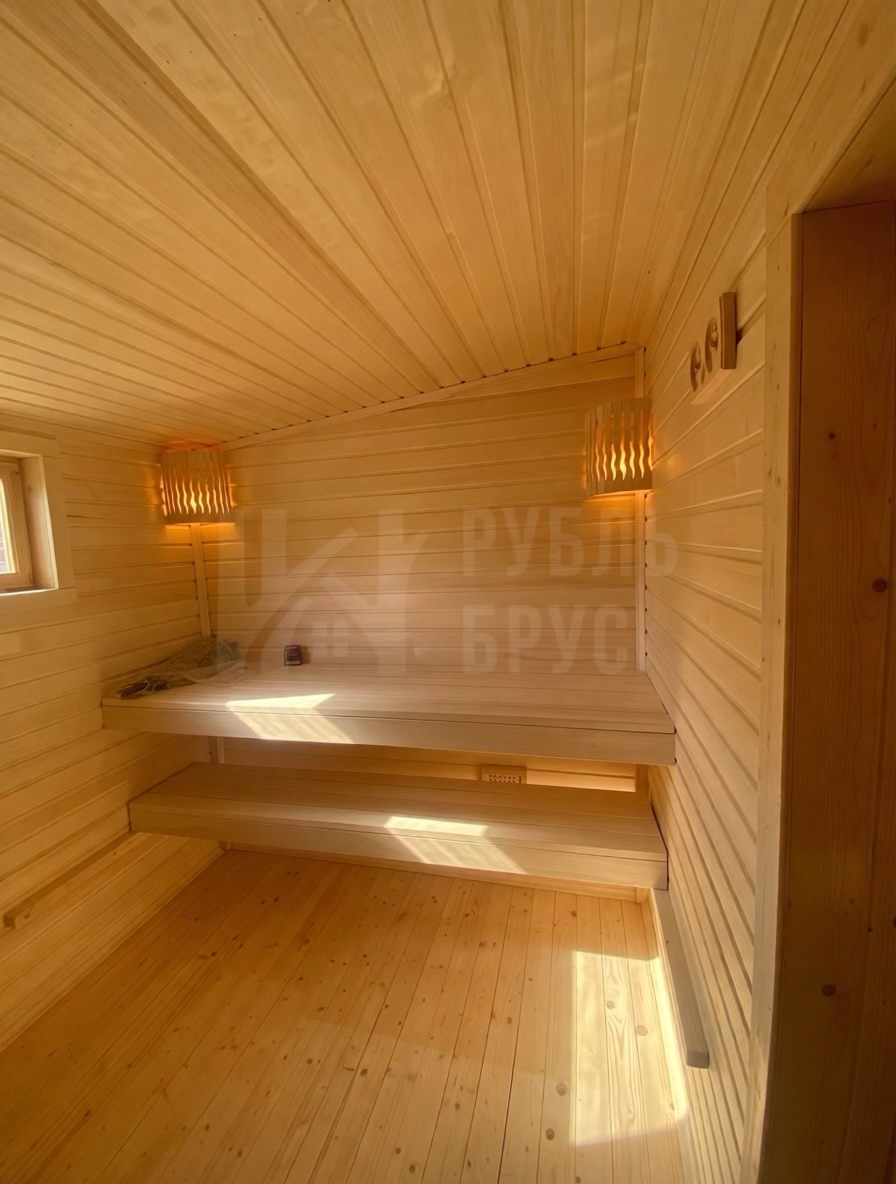

20: Парная

Выполняется термоизоляция (фольга Нанаизол FB). Монтируется горизонтальными или вертикальными полотнищами отражающей поверхностью внутрь помещения, при этом перекрытие материала по горизонтальным и вертикальным стыкам должно составлять не менее 15 см. Для герметизации нахлесты полотнищ необходимо проклеить термостойкой клейкой алюминиевой лентой. Полотнища пароизоляции закрепляются по контрейке 20х40 мм камерной сушки, по которым монтируется внутренняя отделка. Обшивается осиновой вагонкой, камерной сушки, класса «А» крепление по горизонтально (возможна стыковка, но не более одного стыка). Устанавливается двухуровневый классический полог из осиновой доски камерной сушки класса А в два яруса. Ширина верхнего яруса 600 мм., по стороне 2250 мм. Ширина нижнего яруса 400 мм – по стороне 2250 мм. Вентиляция – отдушина, внизу под полком

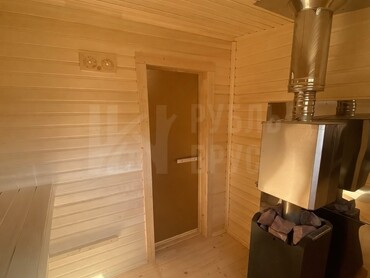

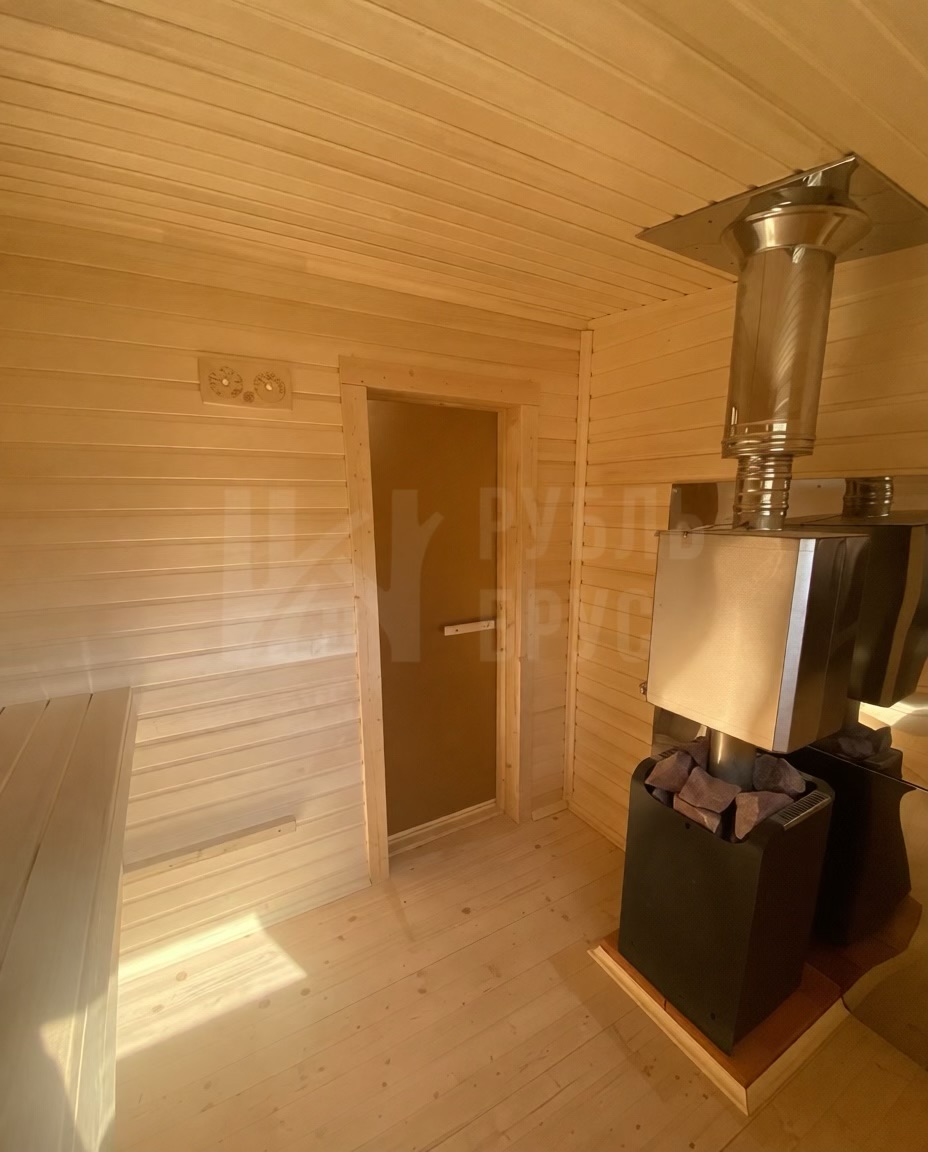

21:Печь

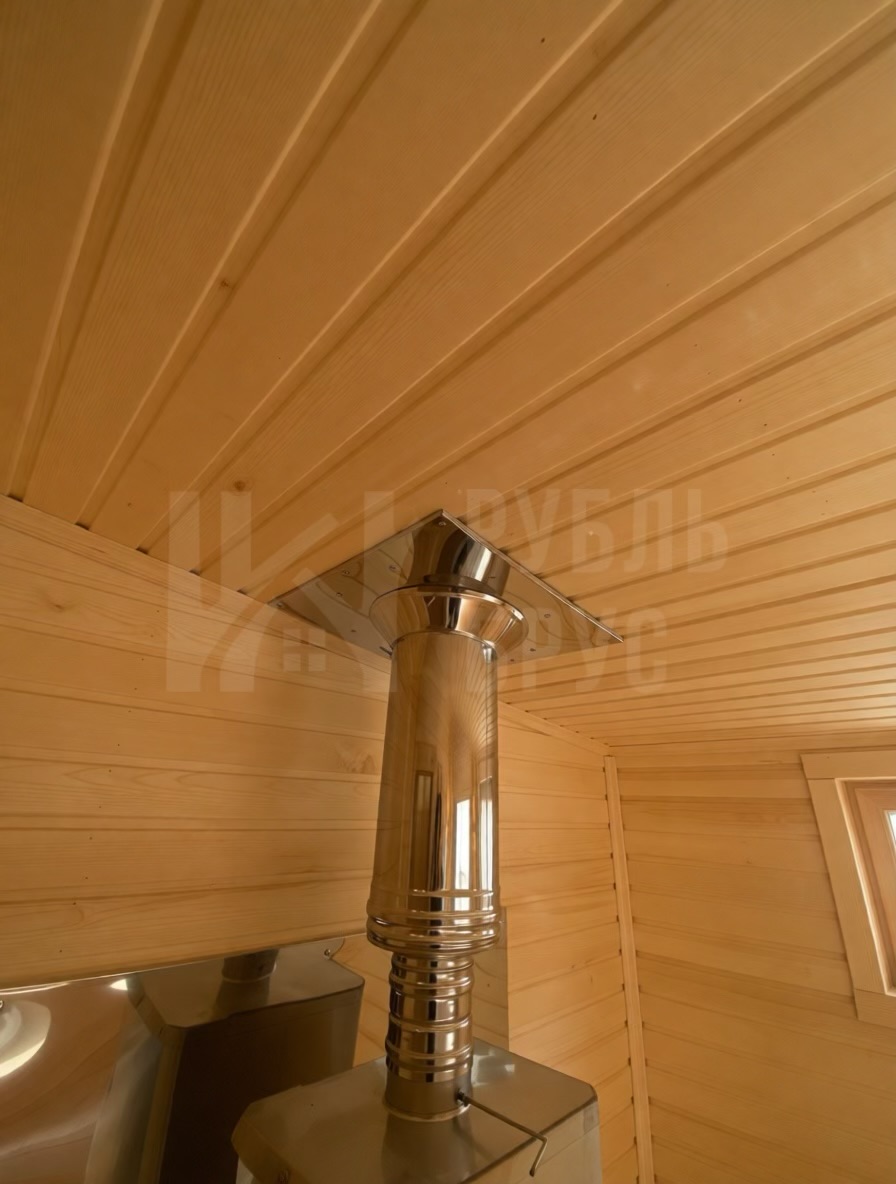

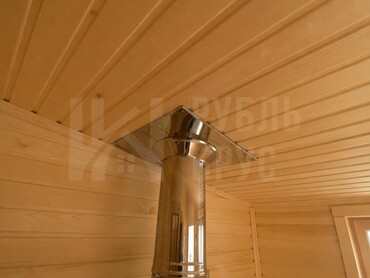

ERMAK 12с баком для горячей воды на 50л на трубе , дымоход, труба «сендвичи» нержавейка (толщина 1 мм), с выходом через крышу. Выполняется экран из листов нержавеющего железа.
