Главная / Фотоотчёты / Сруб под усадку 7х11 в п. Слобода

Сруб под усадку 7х11 в п. Слобода

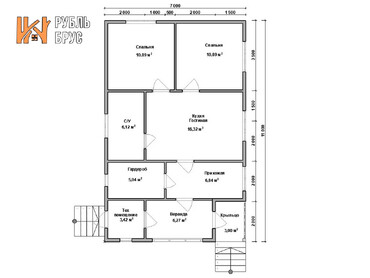

Размеры7х11 м
Этажность 1 этаж
Площадь общая69 м2
Площадь жилая21.8 м2
Срок строительства
Проект в каталоге«Эрик»
Псковская область, Гдовский район, посёлок Слобода

Техническое описание объекта.

1:

Фундамент – Предоставляет заказчик, за фундамент заказчика подрядчик ответственности не несёт.

2:

Основание дома – 2-ое, выполняется из обрезного бруса, сечением 150х200мм. В углах брус стыкуется в «полдерева». Ряды основания скрепляются между собой металлическими шкантами (гвоздями). Основание обработано антисептикам (огне-био).

3:

Лаги пола – В обвязку основания устанавливается лаги пола из не строганной доски сечением 50 х 200 мм. С шагом укладки 600 мм. Лаги обработаны антисептикам (огне-био).

4:

Черновой пол - В нижней части половых лаг прибивается брусок, сечением 40х50 мм. На бруски закладывается черновой пол из не строганной доски, сечением 20-22 мм. Доски и бруски, обработаны антисептикам (огне-био).

5 :

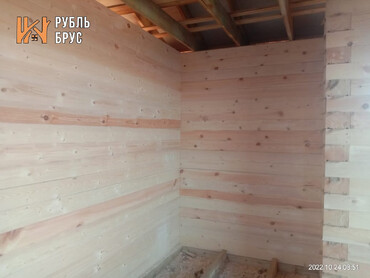

Наружные стены - Строганный профилированный брус сечением 190мм (ширина) х 140мм (высота). Брус с внешней стороны прямой, с внутренней стороны прямой. Брус изготовлен из древесины хвойных пород (ель, сосна). Между венцами прокладывается льноджутовое полотно. Сруб собирается нижние 10 венцов на деревянные берёзовые нагеля. Верхние 10 венцов на пружинный узел сила. Нагеля, узлы засверливаются в шахматном порядке. Расстояние между нагелями и узлами не должно превышать 1000 мм. В углах брус запиливается в тёплый угол (коренной шип паз). 19 и 20 ряды в углах брус запиливается в замок ( ласточкин хвост- пол хвоста). Для усиления скрепления верхних углов, рядов стен.

6:

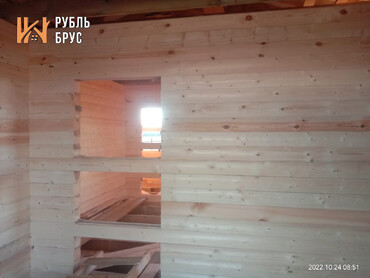

Перегородки - Строганный профилированный брус сечением 140мм (ширина) x 140мм (высот). Брус с двух сторон прямой. Брус изготовлен из древесины хвойных пород (ель, сосна). В местах пересечения бруса между собой и с наружными стенами, брус запиливается в замок ( ласточкин хвост, пол хвоста). Сруб собирается нижние 10 венцов на деревянные берёзовые нагеля. Верхние 10 венцов на пружинный узел сила. Нагеля, узлы засверливаются в шахматном порядке. Расстояние между нагелями и узлами не должно превышать 1000 мм.

7:

Потолочные балки, основания стропил - Выполняются из обрезной доски сечением 40х200 мм. С шагом 600 мм. Обрабатываются антисептиком (огне-био).

8:

●Потолок– Не выполняется.

9:

Высота первого этажа – Высота от пола до потолка: 2,7 м (+- 5 см), 20 венцов бруса.

10:

Стропильная система – Основание стропил выполняется из доски хвойных пород камерной сушки, сечением 40х200 мм. Остальные части стропил (стропильные ноги, упоры). Выполняются из доски сечением 40х200 мм. Стропила выставляются с шагом 600 мм. Доски обрабатываются антисептикам (огне-био).

11:

Фронтоны (крайние стропила) – Каркасные снаружи каркас затягивается ветровлагозащитой «Ондутис А-100» и обшиваются имитацией бруса хвойных пород сечением 17х140 мм. (камерной сушки). Во фронтоны устанавливаются вентиляционные решетки (предотвращают образование конденсата).

12:

Обрешётка кровли - Обрешетка выполняется из обрезной доски 20-22 мм. Контр- обрешетка выполняется из строганого бруска 45х35 мм. Доски, бруски обработаны антисептикам (огне-био).

13:

Крыша – 2-х скатная прямая, согласно проекту, высота в коньке 1700 мм.

14:

Кровельный материал – От заказчика ( возможно шифер)

15:

Карнизы кровли – Выступают на расстояние 350-400мм и подшивается строганной доской, хвойных пород, сечением 16х90 мм.

16:

Водосточная система – Водосточная системы выполняется с двух сторон дома. Устанавливаются жёлоба, трубы. С каждой стороны дома один жёлоб, две трубы. Цвет водосточной системы «Коричневый»

17:

Дверные проёмы – В дверных проёмах выполняются перевязки в количестве 2 перевязей.

18:

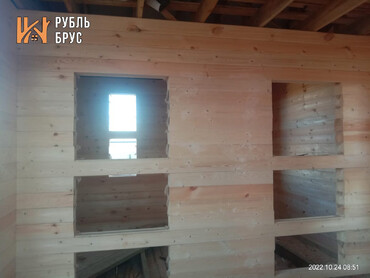

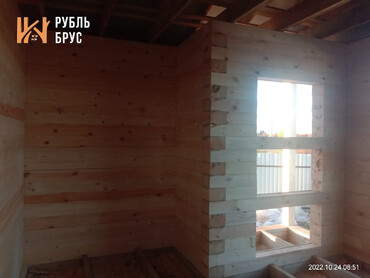

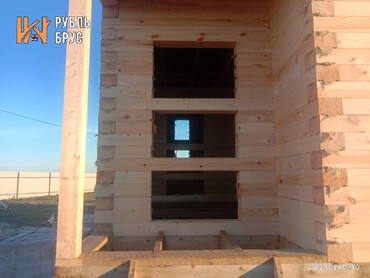

Оконные проёмы – В оконных проёмах выполняются перевязи, в количестве 1 перевязи. В большом овне на веранде оставляем 3 перевязи.

19:

Допуски: Древесный материал с корой, синевой, повреждением гнилью и древоточцами не допускается. - В брусе допускаются продольные не сквозные трещины, не более 3%-5 %. - Допуск на геометрические параметры бруса (доски) +/- 10 мм (по ширине и высоте). - Допуск на геометрические параметры строения +/- 50мм по длине с каждой стороны. - Допускается стыковка обшивочных материалов. - Допускается наличие выпадаемых сучков (по независящим от «Подрядчика» причинам), в объеме не более 3%-5% от общего их количества.

20:

Рекомендации: . В целях повышения эксплуатационных характеристик строения, увеличения его сроков службы необходимо: - Покрасить дом с наружи влагозащитным составом (выполняется при температуре окружающей среды не ниже +5 градусов С) в течение сорока восьми часов после сдачи объекта в теплое время года, когда температура окружающей среды не падает ниже +5 градусов С. В холодное (зимнее) время года покраска дома производится в течении 48 часов, после установления стабильно плюсовой температуры окружающей среды выше + 5 градусов С в течении 10 суток. 2. После сдачи объекта в эксплуатацию: - Обработать лакокрасочными покрытиями все деревянные двери. - Провести обработку влагозащитным составом нижнего обвязочного ряда бруса (после установления стабильно плюсовой температуры окружающей среды выше + 5 градусов С в течении 10 суток.) 3. Во избежание порчи отделочных материалов (половая доска, вагонка, столярные изделия) необходимо в течение первого месяца (как минимум) после постройки объекта обеспечить в нем необходимую естественную вентиляцию, для этого необходимо держать все двери и окна в открытом состоянии. 4. Установить водосточную систему кровли.

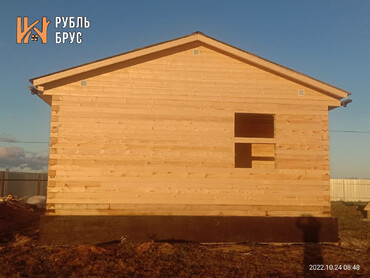

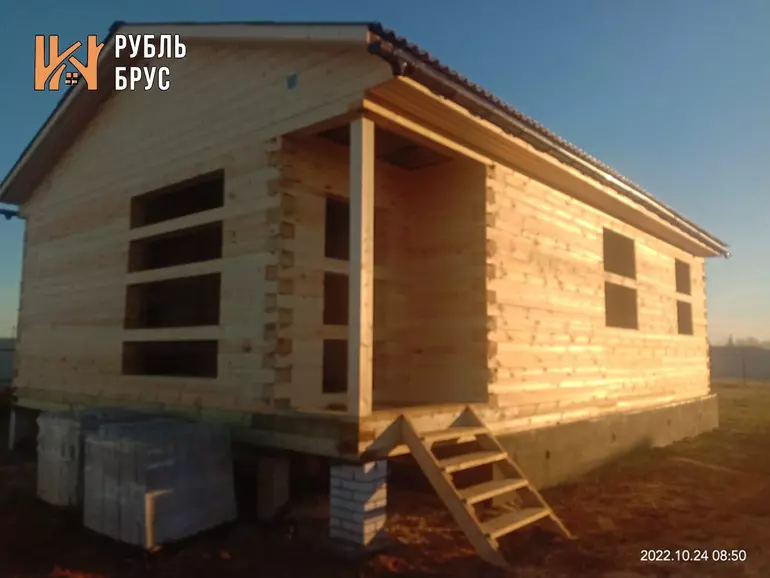

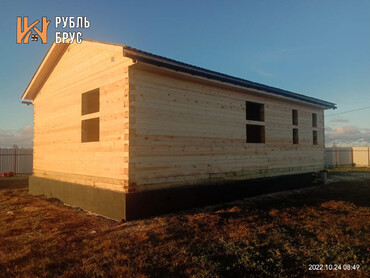

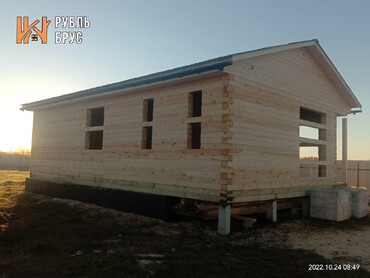

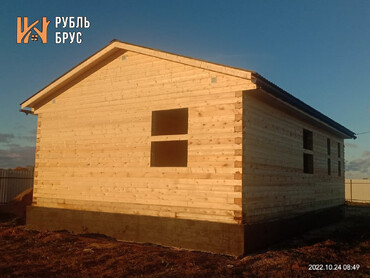

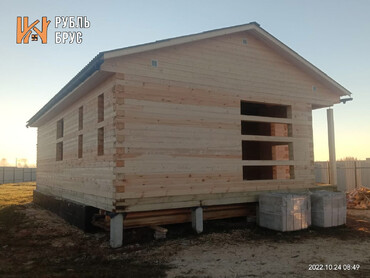

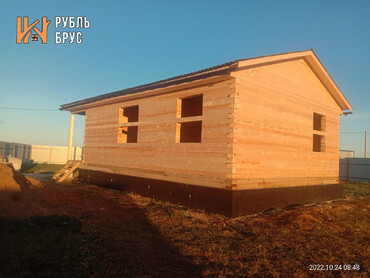

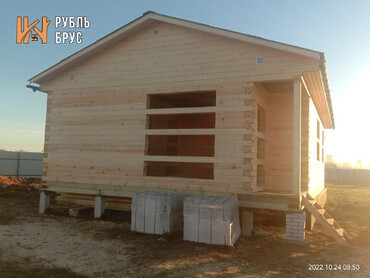

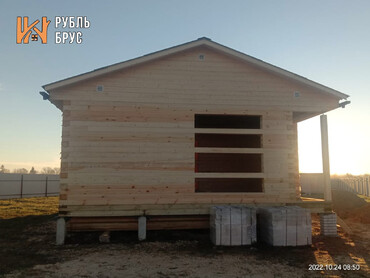

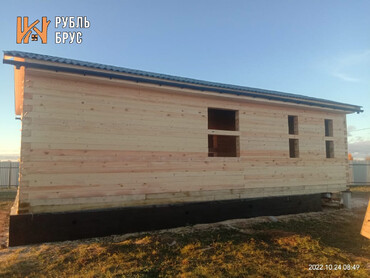

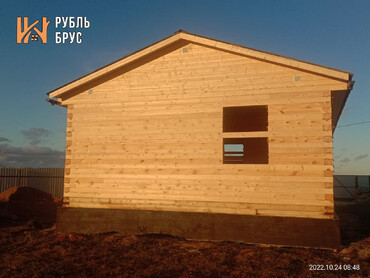

Фото-отчёт строительства
